Ou trouver la référence
Retirez la batterie.
Relevez la référence inscrite qui apparait au dos, en vous référant à l'image ci-dessous.

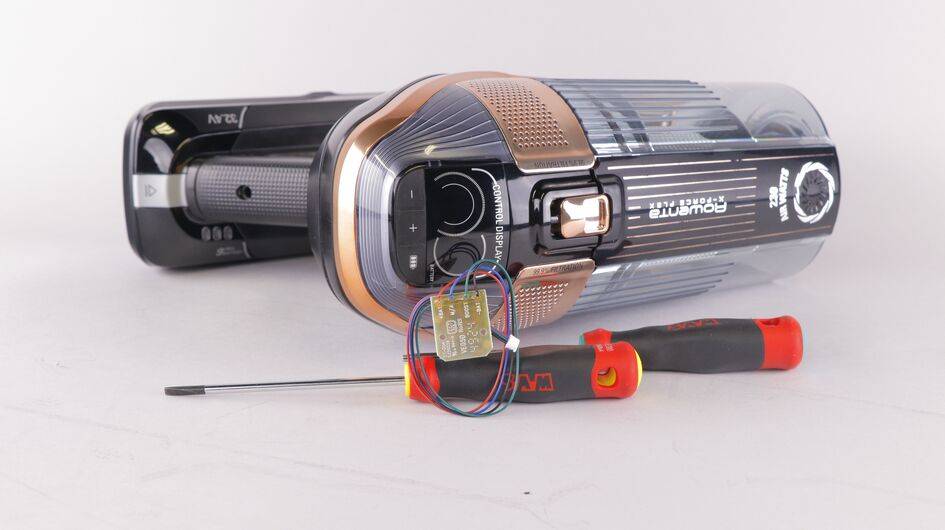

Comment changer la carte de commande ON/OFF Boost de votre aspirateur X-Force Flex 11.60, 12.60, 14.60 ou 15.60
Avant de débuter
Ces diagnostics, et tutoriels associés, sont disponibles pour les modèles ci-dessous :
X-Force Flex - 11.60
- RH9811WO
- RH9812WO
- RH9827U1
- RH9829WO
- RH9877WO
- RH9878WO
- RH9879WO
- RH9889WO
- RH9890WO
- RH9890WOR
- RH9898WO
X-Force Flex - 12.60
- RH98A0WO
- RH98A2U1
- RH98A3WO
- RH98A7WO
- RH98A8WO
- RH98A9WO
- RH98C0WO
- RH98C8WO
X-Force Flex - 14.60
- RH9958WA
- RH9958WO
- RH9959WO
- RH9989WO
- RH9990WO
- RH99A9WO
- RH99C0WO
- RH99C3WO
& 15.60
- RH999F1WO
- RH99G1WO
Tournevis plat & torx
Outils nécessaires pour ce tutoriel
Les tournevis peuvent être achetés en magasin de bricolage.

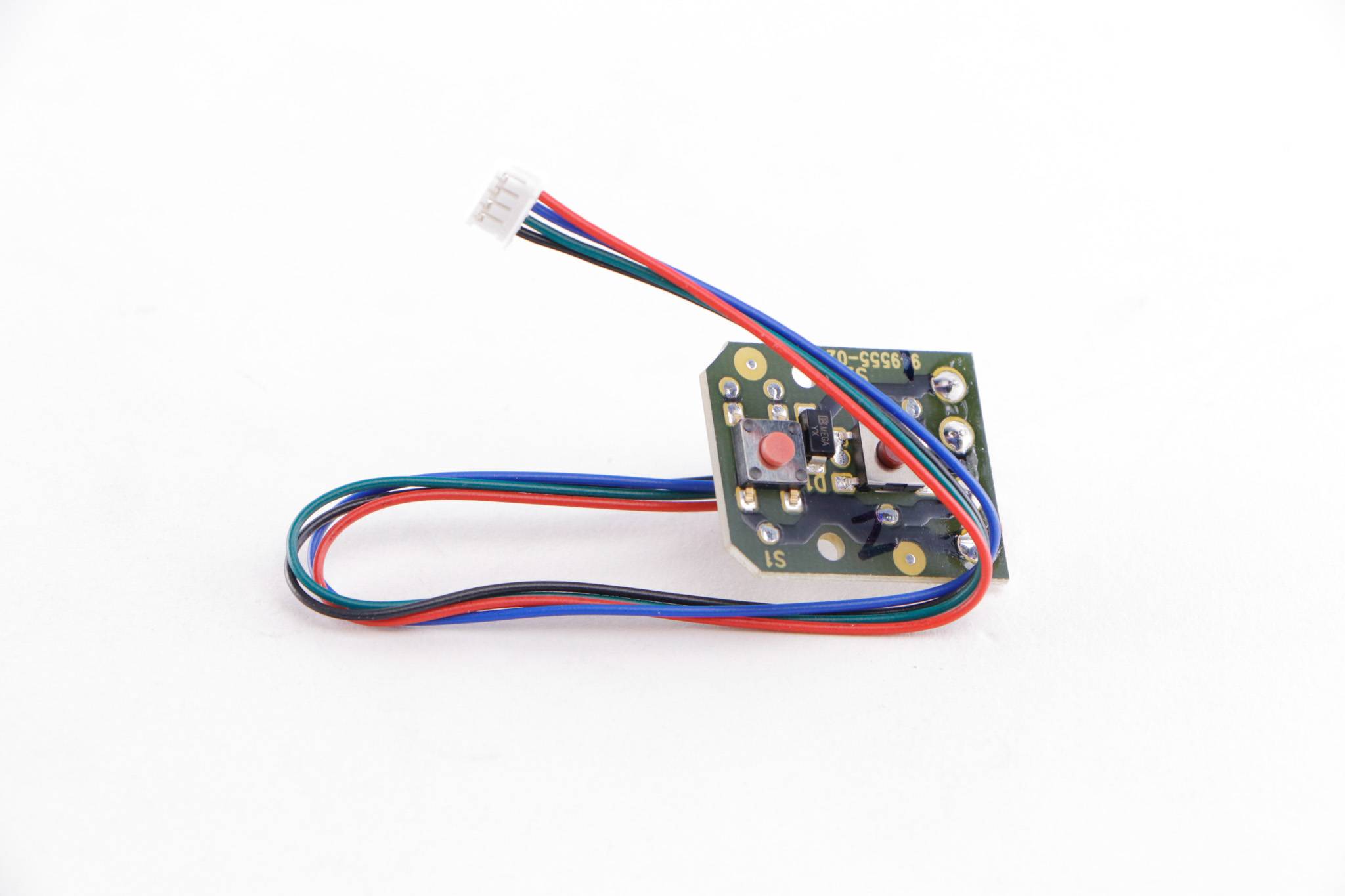

Carte ON/OFF Boost X-Force Flex 14.60 ou 15.60
Pièce de rechange
Carte ON/OFF Boost X-Force Flex 11.60, 12.60
Pièce de rechange
Étape 01 - Consignes de sécurité
Avant de débuter :
- Utilisez les pièces d’origine et référez-vous aux instructions.
- En cas de doute ou de problème lors de cette réparation, veuillez contacter notre Service Consommateurs ou rapprochez vous d’un réparateur agréé.
- Ne jetez aucun élément tant que le tutoriel ne vous y invite pas et notez l’emplacement de chaque pièce et vis retirées.
Enlevez la batterie de votre X-Force Flex 11.60, 12.60, 14.60 ou 15.60.
3.1 - Enlevez le cache-vis en caoutchouc sur l’arrière de la poignée de l’aspirateur avec une pince.
3.2 - Dévissez la vis dans la poignée.

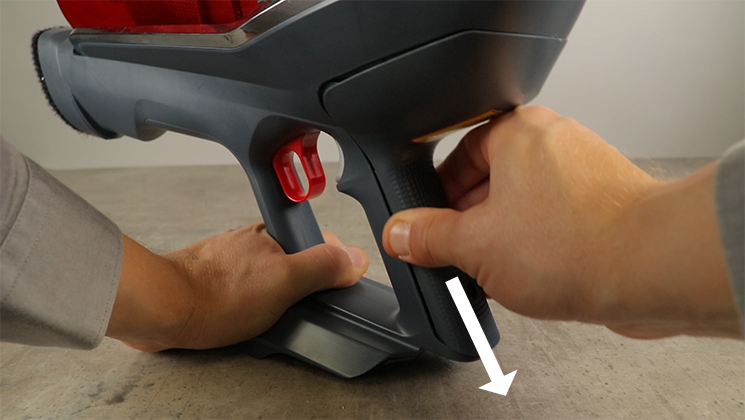

3.3 - Enlevez l’arrière de la poignée.
Enlevez le bac à poussière sur le dessus de l’aspirateur en dégageant le cran de sécurité.
Utilisez un tournevis plat pour le déclipsage et le torx pour dévisser.
5.1 - Enlevez le cache en caoutchouc avec les commandes Eco/Max/Batterie - ou -/+/Batterie selon le modèle - en faisant levier avec le tournevis plat.

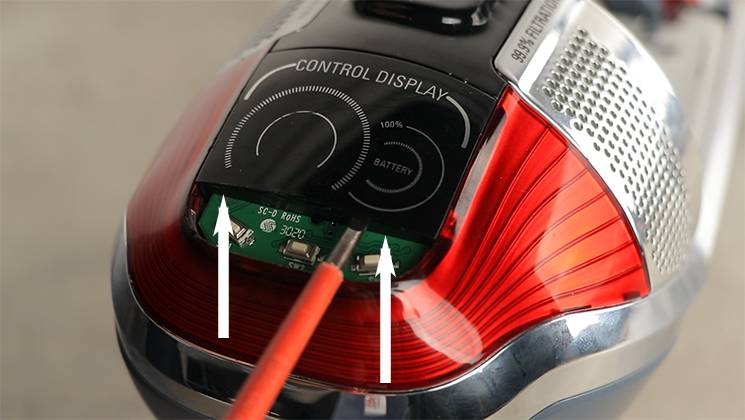

5.2 - Enlevez le cache plastique Contrôle Display, en faisant doucement levier de chaque côté, avec le tournevis plat.
5.3 - Ôtez le film plastique positionné en-dessous (Boost/Max/Eco).
6.1 - Dévissez la vis avec un tournevis torx pour pouvoir enlever la carte d’affichage de son logement.
6.2 - Débranchez les 3 connecteurs électriques de la carte d’affichage.
Conservez la carte de côté pour le remontage.
7.1 - Dévissez les vis qui maintiennent le capot rouge de support carte d’affichage avec le tournevis torx.
7.2 - Déclipsez celui-ci.
7.3 - Le conserver de côté pour le remontage.
Utilisez un tournevis torx sur les étapes suivantes.

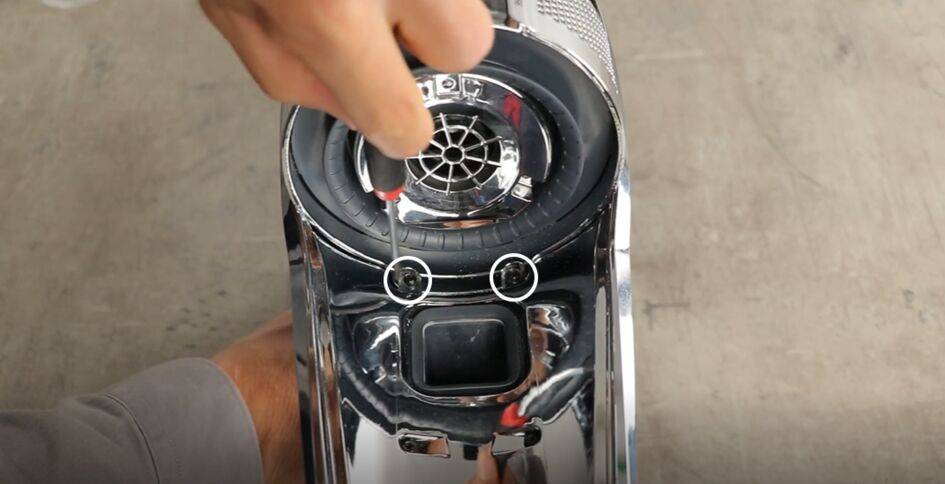

8.1 - Dévissez les deux vis à l’avant du moteur (emplacement sous le bac à poussière).
8.2 - Dévissez la vis à l’arrière du bloc moteur, au-dessus du logement de la carte d’affichage.
8.3 - Dévissez les deux vis en haut de la poignée à l’arrière sous le support du bloc moteur.
8.4 - Enlevez le bloc moteur.
9.1 - Déplacez les fils devant la carte ON/OFF Boost, puis dévissez les deux vis Torx pour retirer la carte de la poignée.
9.2 - Enlevez les fils avec connecteurs du guide-fil sur le haut de l’appareil.
9.3 - Retirez la carte ON/OFF Boost.
9.4 - Bien respecter les consignes de recyclage pour cette carte.
10.1 - Prendre la nouvelle carte de commande et faire passer les fils dans la gorge de la poignée vers le haut de l’appareil.
10.2 - Mettre les fils dans le guide-fil supérieur à droite.
11.1 - Installez dans la poignée de l’aspirateur la nouvelle carte On/Of/Boost, les boutons positionnés vers l’intérieur de l’appareil.
11.2 - Vissez les deux vis de fixation avec un tournevis torx.
12. 1 - Positionnez le moteur dans son logement à l’arrière de l’appareil. Utiliser un tournevis cruciforme pour les opérations suivantes.
12. 2 - Vissez les deux vis à l’avant du moteur (sous le bac à poussière).
12. 3 - Vissez les 2 vis à l’arrière de l’appareil sur le haut de la poignée.
12. 4 - Vissez la vis supérieure dans la partie qui reçoit la carte d’affichage.
13.1 - Positionnez le cache rouge sur la partie arrière de l’appareil en dégageant bien les fils avec connecteurs.
13.2 - Vissez les 2 vis avec un tournevis torx.
Prenez la carte d’affichage par les bords en plastique noir, et branchez les 3 connecteurs dessus (chaque connecteur a une seule possibilité de branchement).
15.1 - Positionnez-la dans le logement sur la pièce rouge, le cache plastique noir vers le haut.
15.2 - Vissez la carte sur son support avec le tournevis torx (1 vis).
16.1 - Positionnez le film souple (avec impression Boost/Max/Eco) sur le support plastique
16.2 - Puis positionnez le cache (avec impression Control Display) par-dessus en s’assurant de bien le clipser.
16.3 - Remettez le cache souple en caoutchouc sur l’arrière du logement (avec impression Eco/Max/Batterie)
Remettre le bac à poussière avec le cran de sécurité.
18.1 - Positionnez le cache arrière de la poignée jusqu’à entendre un ‘clic’.
18.2 - Vissez avec le tournevis torx.
18.3 - Remettez le cache-vis en caoutchouc.
Regardez notre vidéo tutoriel pour suivre chaque étape et réussir facilement le remplacement de la carte ON/OFF Boost de votre aspirateur X-Force Flex 11.60, 12.60, 14.60 ou 15.60.
Si le défaut persiste :
- Votre appareil est toujours sous garantie : prenez rendez-vous avec un réparateur certifié ROWENTA.
- Votre appareil est hors garantie : prenez connaissance de nos forfaits de réparation.
