Où trouver ma référence produit ?
Retirez la batterie.
Relevez la référence inscrite qui apparait en dessous en vous référant à l'image ci-dessous :
Une nouvelle vie pour votre aspirateur
Avant de débuter
Ces diagnotics, et tutoriels associés, sont disponibles pour les modèles ci-dessous :
X-Force Flex - 8.60
- RH9637WO
- RH9638WO
- RH9639WO
- RH9677WO
- RH9678WO
- RH9679WO
- RH9690WO
- RH9695WO
Consignes de sécurité
- Débranchez le chargeur de la batterie ou du produit,
- Enlevez la batterie du produit,
- Utilisez les pièces d’origine et référez vous aux instructions du fabricant ci-dessous.
En cas de doute ou de problème lors de cette réparation, veuillez contacter notre Service Consommateurs ou vous rapprocher d’un réparateur agréé.
Quels symptômes observez-vous ?
Je choisis un symptôme pour accéder aux étapes de diagnostic et aux tutoriels de réparation correspondants.

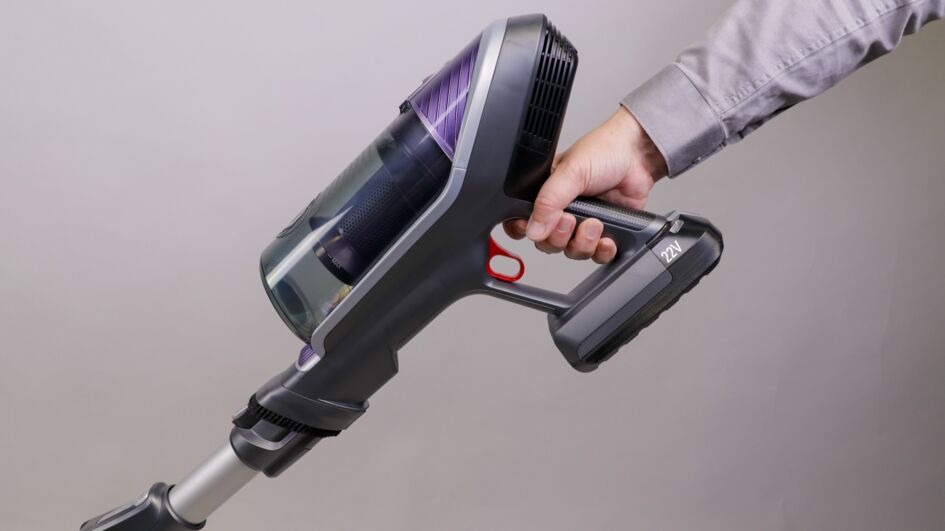

Les éléments à contrôler sont : le chargeur, la batterie, les faisceaux avec la carte de commande
Pour ce diagnostic, vous devez vous munir :
- d'un multimètre
Vérifiez que votre chargeur ressemble au chargeur de l'image ci-contre (à la couleur près).
Contrôlez l'aspect visuel de celui-ci et vérifiez si :
- La prise n'est pas cassée ou fendue,
- Le fil n'est pas dénudé, il ne présente pas de traces de brûlure (gaine fondue), de coupure, le connecteur est intact.
- La référence du chargeur doit être SS-2230002364 (valeur indiquée au dos du chargeur).
En cas de problème, procédez au remplacement du chargeur.
Pour tester la tension du chargeur :
- Branchez le chargeur sur une prise de courant fonctionnelle sans le raccorder à l'appareil
- Pour réaliser le test de tension, regardez la vidéo ci-contre
Le multimètre doit afficher une valeur comprise entre 28.1 V et 31.3 V.
- Si c'est bien le cas, vous pouvez passer à l'étape suivante.
- Si la tension n'est pas égale ou comprise entre ces deux valeurs, remplacez le chargeur.
Comment mesurer la tension X-Force Flex 8.60
Contrôlez visuellement les voyants leds de la batterie en charge et en fonctionnement
- Si un seul voyant est allumé ( fixe ou clignotant), si les deux voyants sont éteints ou si les deux voyants sont allumés et fixes, vous pouvez passer à l'étape suivante.
- Si les deux voyants clignotent, veuillez remplacer votre batterie.
Préparation
Votre batterie doit être chargée, enlevée de votre X-Force Flex et non connectée au chargeur. Pour réaliser ce test de tension, référez-vous à l' image ci-contre
- Utilisez un multimètre,
- Mettez le multimètre sur le mode "tension continue",
- Positionnez la sonde rouge (borne positive) sur le quatrième emplacement (en partant de la gauche) de votre batterie.
- Passez à l'étape suivante
Mesure
- Positionnez la sonde noire (borne négative) sur le neuvième emplacement en partant de la gauche
- Si la tension mesurée est comprise entre 12 V et 25.2 V, passez à l'étape suivante
- Dans le cas contraire, remplacez la batterie
Sur ce modèle d'aspirateur, les faisceaux et la carte On/Off/Boost sont vendus ensemble.
Contrôlez l'état visuel des faisceaux ainsi que des soudures. Ceux-ci sont visibles dans l'appareil. Pour identifier leur emplacement, visionnez la vidéo ci-contre.
- Si les faisceaux sont en bon état, passez à l'étape suivante.
- Si les faisceaux sont endommagés, changez la carte et les faisceaux.
Pour réaliser ce test :
- Mettez le multimètre sur le mode "tension ohm" en déplaçant le curseur sur le symbole Ω,
- Positionnez la sonde rouge (borne positive) sur le deuxième emplacement (en partant du haut) de votre batterie,
- Positionnez la sonde noire (borne négative) sur le premier emplacement (en partant du haut)
Dans le cas contraire, remplacez le moteur.
- Placez le multimètre en mode continuité.
- Posez les sondes sur la première et la troisième soudure.
- Appuyez sur le bouton du bas.
- ➜ Signal sonore : test positif, passez au deuxième test.
- ➜ Aucun signal sonore : la carte ON/OFF Boost est défectueuse et doit être remplacée.
- Placez le multimètre en mode continuité.
- Placez les sondes sur les deux premières soudures.
- Appuyez sur le bouton du haut.
➜ Signal sonore : la carte ON/OFF Boost fonctionne, passez à l'étape suivante.
➜ Aucun signal sonore : la carte ON/OFF Boost est défectueuse et doit être remplacée.
Visionnez la vidéo à l'étape 3.1 pour vous aider à réaliser le test.
- Si les deux tests sont positifs, le problème ne provient pas de la carte.
- Si un des tests échoue, la carte ON/OFF Boost est défectueuse et doit être changée.
Vous avez terminé ce diagnostic. Le problème n'est pas lié aux tests réalisés. Vérifiez que le symptôme sélectionné est le bon. Si c'est le cas, votre appareil étant hors garantie :
- Vous pouvez acheter un forfait de réparation pour faire réparer votre produit à un prix défini à l'avance et sans surprises (devis, pièces et main d'oeuvres compris) avec une extension de garantie de 6 mois sur votre produit suite à cette réparation.
- Vous pouvez déposer votre produit chez un de nos réparateurs agréés proche de chez vous, en le sélectionnant ici

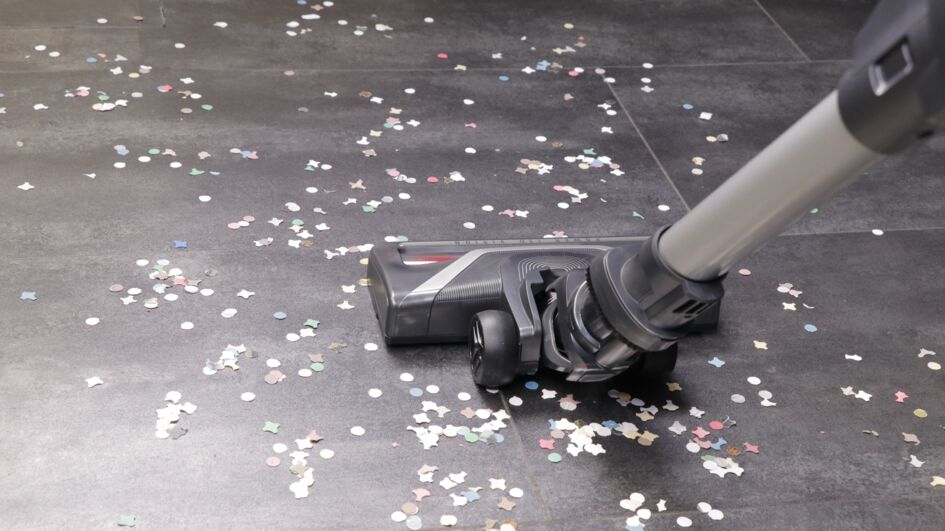

Les éléments à vérifier sont le bac à poussière, les filtres, le tube et les brosses.
Pour ce diagnostic, vous n'avez pas besoin d'outillage spécifique
Enlevez le bac à poussière et le filtre situé dans son centre :
- Videz le bac
- Enlevez le séparateur à poussière (partie plastique centrale qui contient le filtre conique)
- Contrôlez visuellement le bac complet qui ne doit être ni fendu, ni cassé, ni humide
- Vérifiez que les tubes du bac ne sont pas obstrués
Si ces contrôles sont positifs, passez à l'étape suivante.
Sinon, veuillez procéder à son remplacement.
Comment nettoyer le filtre du réservoir _ _ X-Force Flex 8.60
Le séparateur est la partie centrale du bac autour du filtre.
Nettoyez-le à l’eau claire sans détergeant et vérifiez qu’il n’est pas endommagé.
Le faire sécher 48h à l’air libre.
Ne le remettre dans le bac à poussière que lorsqu’il est entièrement sec.
- Vérifiez le filtre conique situé au centre du séparateur. Il ne doit être ni obstrué ni abîmé.
- Il est préconisé de le changer 1 fois par an.
- Nettoyez-le si nécessaire. Le filtre se nettoie sans détergeant à l’eau claire.
- Essorez le filtre en le tournant sur lui-même parallèlement à l’anneau plastique.
- Le faire sécher 48h à l’air libre.
- Ne le remettre dans le bac à poussière que lorsqu’il est entièrement sec.
Pour nettoyer ou changez le filtre, regardez la vidéo ci-contre
Si ces contrôles sont positifs, passez à l'étape suivante.
Sinon, veuillez procéder au remplacement du filtre du séparateur.
Comment nettoyer le filtre _ _ X-Force Flex 8.60
Ces filtres se trouvent à l'intérieur de la poignée
- Vérifiez que les filtres en mousse sont bien positionnés dans l'emplacement
- Vérifiez que les mousses ne sont pas encrassées ou colmatées par la poussière
- Si les mousses sont encrassées, nettoyez-les à l'eau chaude puis laissez-les sécher pendant 24 h à l'air libre avant de les repositionner
Si ce contrôle est positif, passez à l'étape suivante
Sinon, veuillez procéder au remplacement des filtres moteurs (les filtres sont vendus avec la poignée)
Vérifiez que le tube de votre aspirateur n’est pas bouché et qu’il est bien en place.
- Pour cela, inspectez visuellement l’une des extrémités du tube.
- En cas de présence d’impuretés, nettoyez le tube à l'aide d'une tige souple en faisant attention au flexible entre les deux tubes
Si vous constatez un dysfonctionnement ou que le nettoyage n'est pas suffisant, remplacez-le.
Pour changer le tube, référez-vous à la vidéo ci-contre.
Si le tube est dégagé, passez à l'étape suivante
Comment changer le tube _ _ X-Force Flex 8.60
En fonction de la brosse ou du suceur que vous utilisez, veuillez-vous référer aux éléments suivants :
- Vérifiez que les suceurs ne sont pas obstrués. Si c’est le cas, nettoyez-les avec une tige souple.
- Pour la vérification des électro-brosses merci de consulter l’étape suivante
- Videz le bac à poussière de votre aspirateur.
- Vérifiez que la brosse est bien en place et que le tube n’est pas obstrué.
- Vérifiez qu'il n'y a pas de cheveux emmêlés ou d'éléments qui bloquent la rotation de la brosse centrale.
Pour nettoyer cette brosse centrale, voir la vidéo ci-contre.
Remettez le rouleau dans la brosse ou changez-le s’il est trop endommagé.
Comment nettoyer la brosse d'aspiration _ _ X-Force Flex 8.60 _ Rowenta
- Videz le bac à poussière de votre aspirateur.
- Vérifiez que la brosse est bien en place et que le tube n’est pas obstrué.
- Vérifiez qu'il n'y a pas de cheveux emmêlés ou d'éléments qui bloquent la rotation de la brosse centrale.
Pour nettoyer cette brosse centrale, procédez comme pour la brosse centrale de la grande électro-brosse.
Remettez le rouleau dans la brosse ou changez-le s’il est trop endommagé.
Pour un fonctionnement optimal et pour limiter le bruit, vous pouvez aussi changer les roulettes de votre grande électro-brosse si elles sont endommagées.
Vous avez terminé ce diagnostic. Le problème n'est pas lié aux tests réalisés. Vérifiez que le symptôme sélectionné est le bon. Si c'est le cas, votre appareil étant hors garantie :
- Vous pouvez acheter un forfait de réparation pour faire réparer votre produit à un prix défini à l'avance et sans surprises (devis, pièces et main d'oeuvres compris) avec une extension de garantie de 6 mois sur votre produit suite à cette réparation.
- Vous pouvez déposer votre produit chez un de nos réparateurs agréés proche de chez vous, en le sélectionnant ici
