Où trouver la référence
Retirez la batterie.
Relevez la référence inscrite qui apparait au dos, en vous référant à l'image ci-dessous.
Comment remplacer moteur de votre aspirateur X-Force Flex 8.60
X-Force Flex 8.60
- RH9637WO
- RH9638WO
- RH9639WO
- RH9678WO
- RH9679WO
- RH9690WO
- RH9695WO
Tournevis torx & plat, pincette, fer à souder
Outils nécessaires pour ce tutoriel
Les tournevis peuvent être achetés en magasin de bricolage.

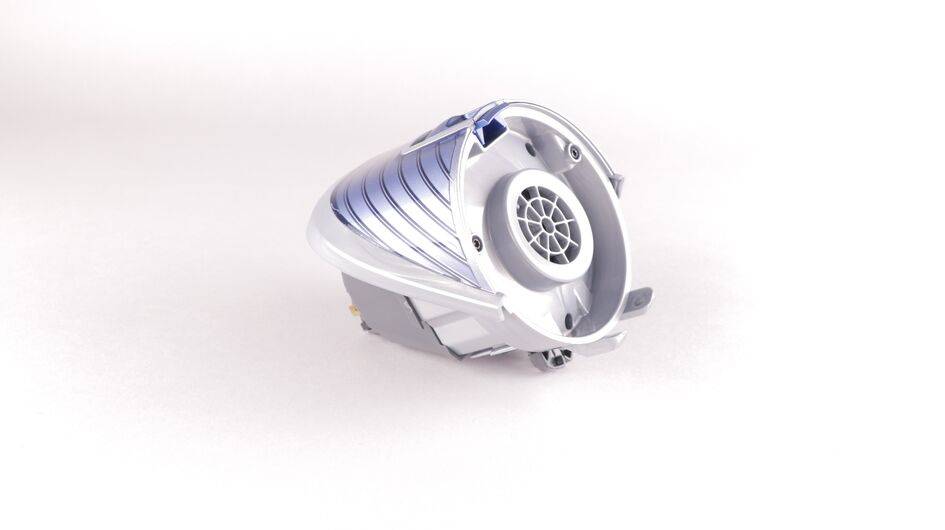

Moteur - 2230002439
- RH9637WO
- RH9638WO
- RH9639WO
- RH9678WO
- RH9679WO
- RH9690WO
- RH9695WO
Étape 01 - Consignes de sécurité
Conseils :
- Utilisez les pièces d’origine et réferez vous aux instructions.
- En cas de doute ou de problème lors de cette réparation, veuillez contacter notre Service Consommateur ou rapprochez vous d’un réparateur agréé.
- Ne jetez aucun élément tant que le tutoriel ne vous y invite pas et notez l’emplacement de chaque pièce et vis retirée.
⚠️ Attention : Ce tutoriel implique des opérations de soudage et de dessoudage. Assurez-vous de disposer du matériel adapté (station de soudage, extracteur de fumée, équipements de protection, etc.) et de posséder les compétences nécessaires avant d’intervenir. Une mauvaise manipulation peut endommager le matériel ou présenter un risque de brûlure.
Enlevez la batterie de votre X-Force Flex 8.60.
Retirez le bac à poussière situé sur le dessus de l’aspirateur en dégagement le cran de sécurité.
4.1 – Enlevez le cache-vis en caoutchouc situé à l’arrière de la poignée à l’aide d’une pince.
4.2 – Dévissez la vis de la poignée.
4.3 – Retirez le cache plastique “XFORCE”.
4.4 – Dévissez les deux vis situées en dessous du cache.
4.5 – Retirez la poignée de l’aspirateur.
⚠️ ATTENTION à la chaleur lors de la manipulation du fer à souder.

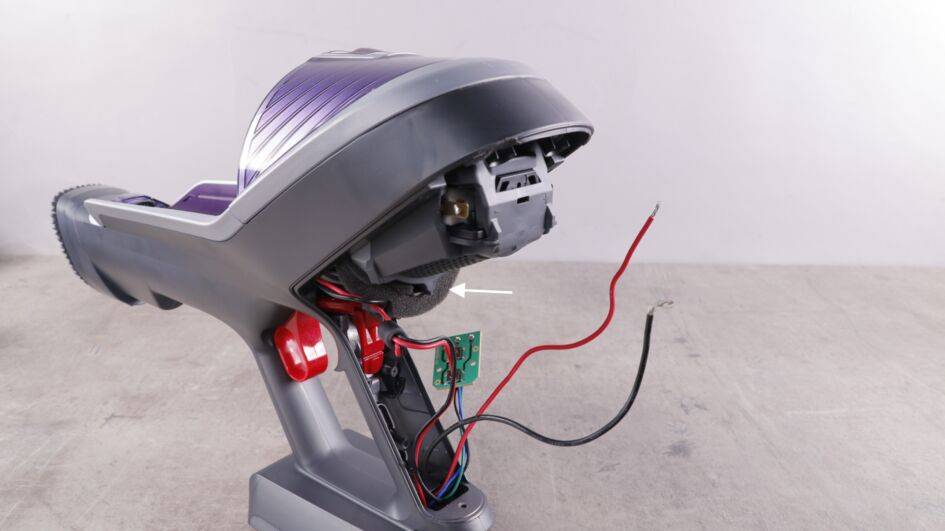

5.1 – Dessoudez les 2 fils d’alimentation du bloc moteur.
5.2 – Retirez les 2 vis de maintien situées dans le logement du bac à poussière.
5.3 – Tirez délicatement sur le manchon en plastique noir pour dégager les fils de connexion de l’électro-brosse (sur le côté gauche de l’appareil).
Extrayez le bloc moteur en le tirant légèrement sur les côtés pour le faire coulisser correctement.
7.1 – Placez le nouveau moteur dans son logement.
7.2 – Installez la mousse de protection à l’emplacement prévu.
8.1 – Vissez les deux vis de maintien situées sur le logement du bac à poussière.
8.2 – Replacez le manchon en plastique des fils de connexion de l’électro-brosse sur le côté gauche.
Ressoudez les deux fils d’alimentation au bloc moteur.
⚠️ ATTENTION : assurez-vous que les soudures soient propres et bien isolées avant de refermer l’appareil.
10.1 – Repositionnez le cache plastique de la poignée.
10.2 – Revissez les deux vis supérieures de la poignée et clipsez le cache plastique “XFORCE” par-dessus.
10.3 – Revissez la vis inférieure de la poignée.
10.4 – Repositionnez le cache-vis en caoutchouc sur la vis inférieure.
Repositionnez le bac à poussière dans son logement en le verrouillant.
Coulissez la batterie dans son emplacement.
Si le défaut persiste :
- Votre appareil est toujours sous garantie : prenez rendez-vous avec un réparateur certifié ROWENTA.
- Votre appareil est hors garantie : prenez connaissance de nos forfaits de réparation.
