Ou trouver la référence
Retirez la batterie.
Relevez la référence inscrite qui apparait au dos, en vous référant à l'image ci-dessous.
Comment remplacer la carte ON/OFF Boost de votre aspirateur X-Force Flex 8.60
Avant de débuter
Ce tutoriel associé est disponible pour les modèles ci-dessous ;
X-Force Flex 8.60
- RH9637WO
- RH9638WO
- RH9639WO
- RH9678WO
- RH9679WO
- RH9690WO
- RH9695WO
Tournevis torx & plat, pincette, fer à souder
Outils nécessaires pour ce tutoriel
Les tournevis peuvent être achetés en magasin de bricolage.
Carte On/Off/Boost - 2230002440
Étape 01 - Consignes de sécurité
Pour accéder à la carte ON/OFF/Boost il est nécessaire de démonter la carte de puissance, le support passe-fil, le moteur, le conduit d’aspiration, le support du bac à poussière ainsi que les connexions de l’électro-brosse.
Pour la remplacer, il est nécessaire de changer l’entièreté de la connectique, à savoir la carte de puissance, la carte ON/OFF/Boost ainsi que les faisceaux.
Conseils :
- Utilisez les pièces d’origine et réferez vous aux instructions.
- En cas de doute ou de problème lors de cette réparation, veuillez contacter notre Service Consommateur ou rapprochez vous d’un réparateur agréé.
- Ne jetez aucun élément tant que le tutoriel ne vous y invite pas et notez l’emplacement de chaque pièce et vis retirée.
⚠️ Attention : Ce tutoriel implique des opérations de soudage et de dessoudage. Assurez-vous de disposer du matériel adapté (station de soudage, extracteur de fumée, équipements de protection, etc.) et de posséder les compétences nécessaires avant d’intervenir. Une mauvaise manipulation peut endommager le matériel ou présenter un risque de brûlure.

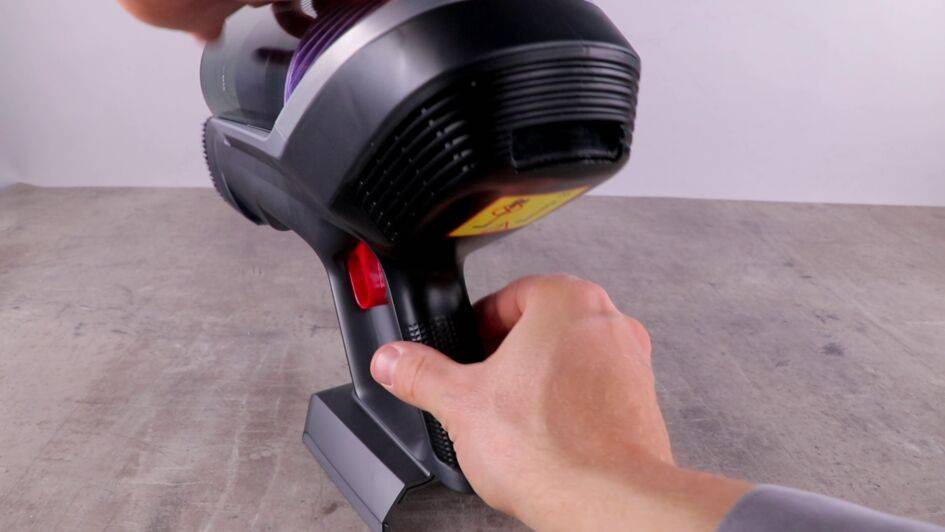

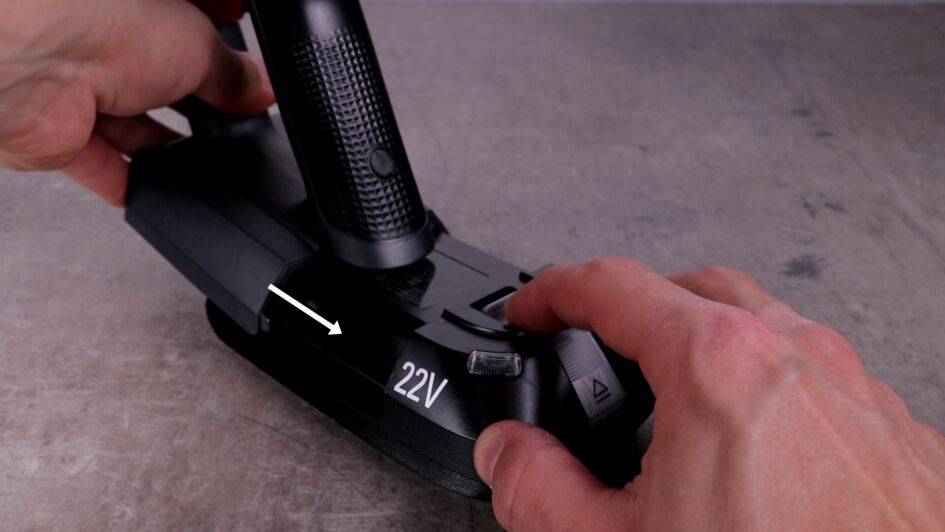

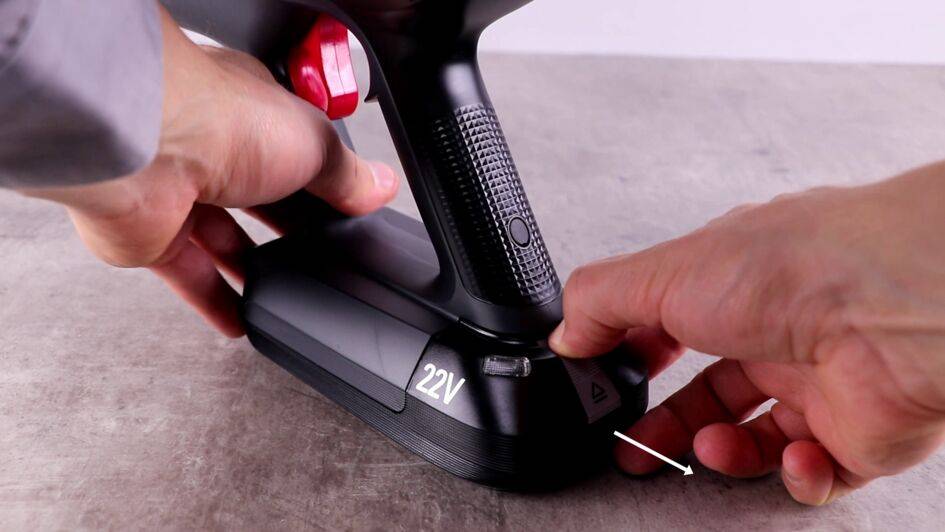

Enlevez la batterie de votre X-Force Flex 8.60.

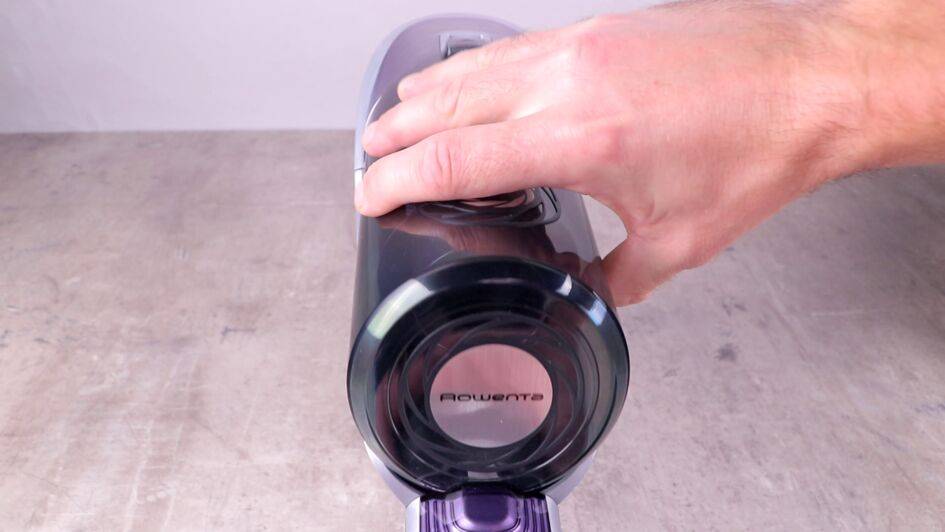

Retirez le bac à poussière situé sur le dessus de l’aspirateur en dégagement le cran de sécurité.
4.1 – Enlevez le cache-vis en caoutchouc situé à l’arrière de la poignée à l’aide d’une pince.
4.2 – Dévissez la vis de la poignée.
4.3 – Retirez le cache plastique “XFORCE”.
4.4 – Dévissez les deux vis situées en dessous du cache.
4.5 – Retirez la poignée de l’aspirateur.
Le support guide-fil maintient les connectiques en place. Ôtez le support pour changer la carte ON/OFF Boost et les faisceaux.
5.1 – Retirez la vis qui maintiennent le support passe-fils.
5.2 – Retirez le support en faisant levier.

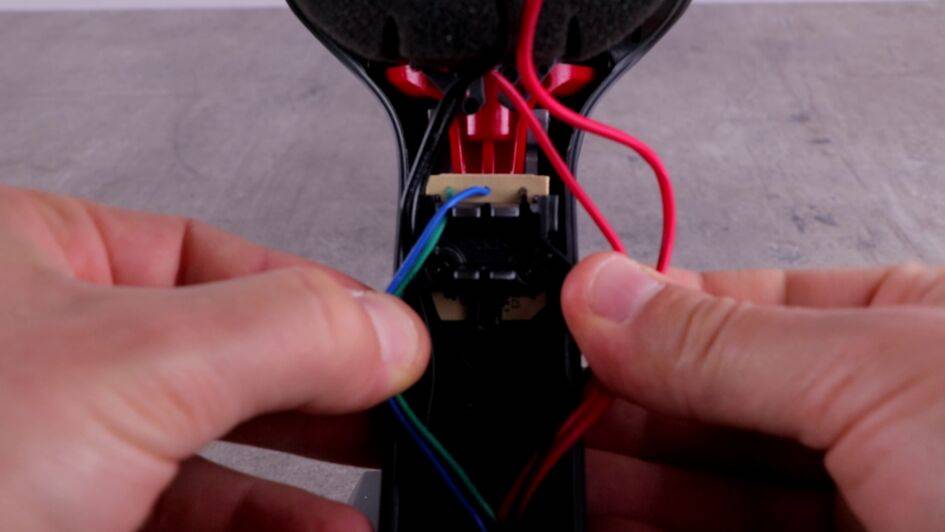

6.1 – Dégagez les faisceaux de la poignée.

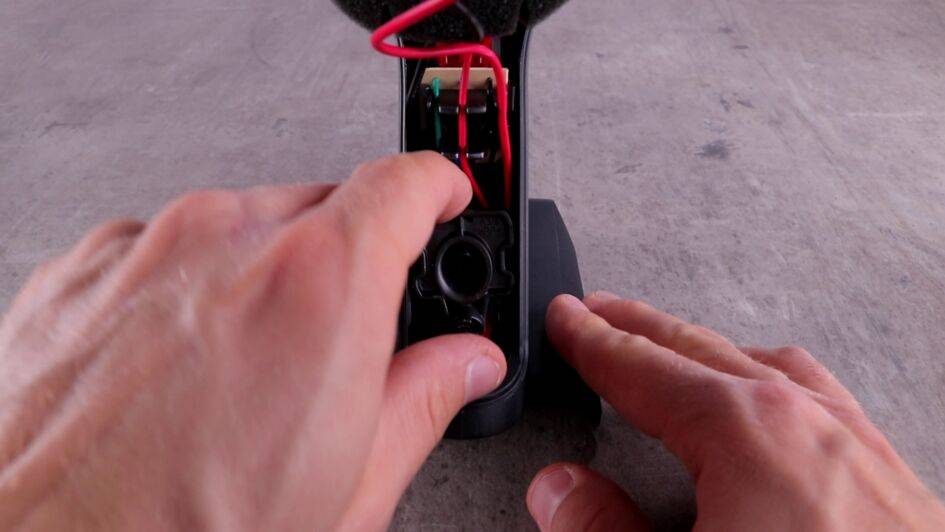

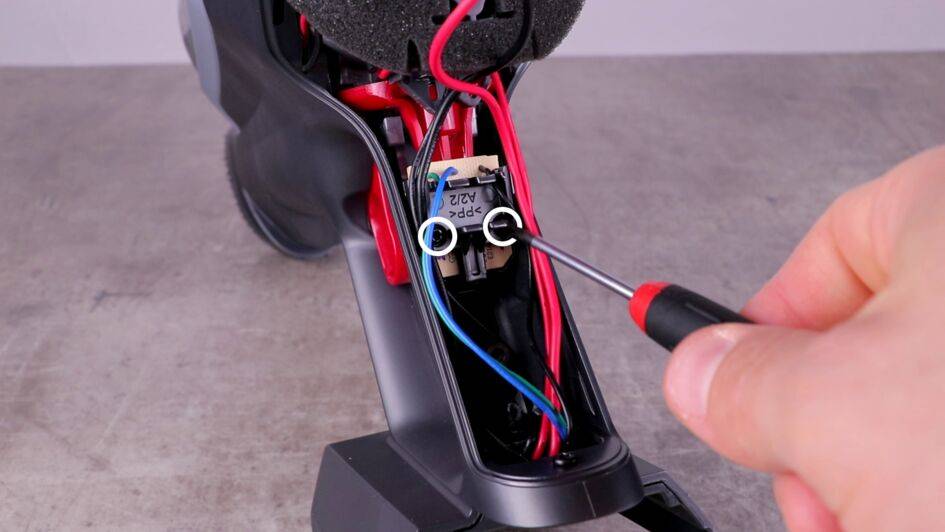

6.2 – Retirez les deux vis qui maintiennent le support de la carte ON/OFF Boost.
6.3 – Retirez le support.
La carte ON/OFF se remplace après avoir retiré la carte de puissance, située dans le support de la batterie. Pour y accéder :

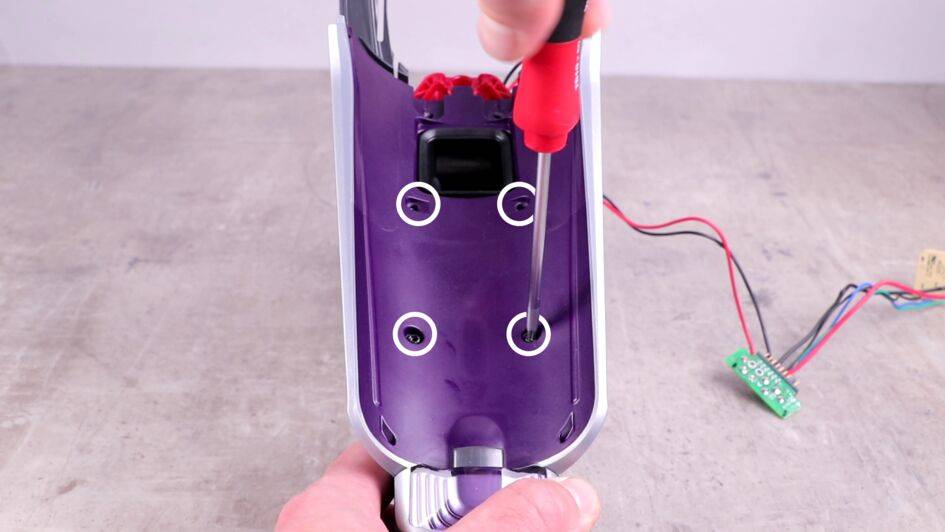

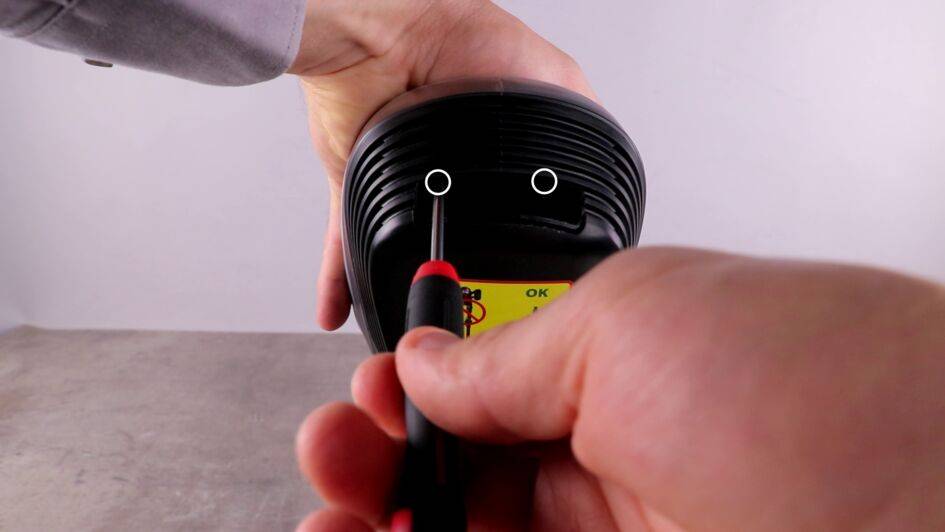

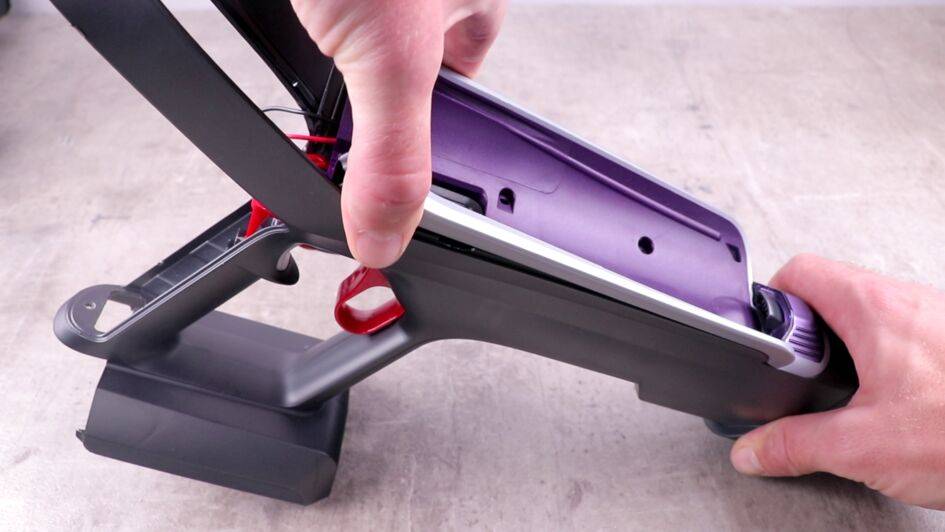

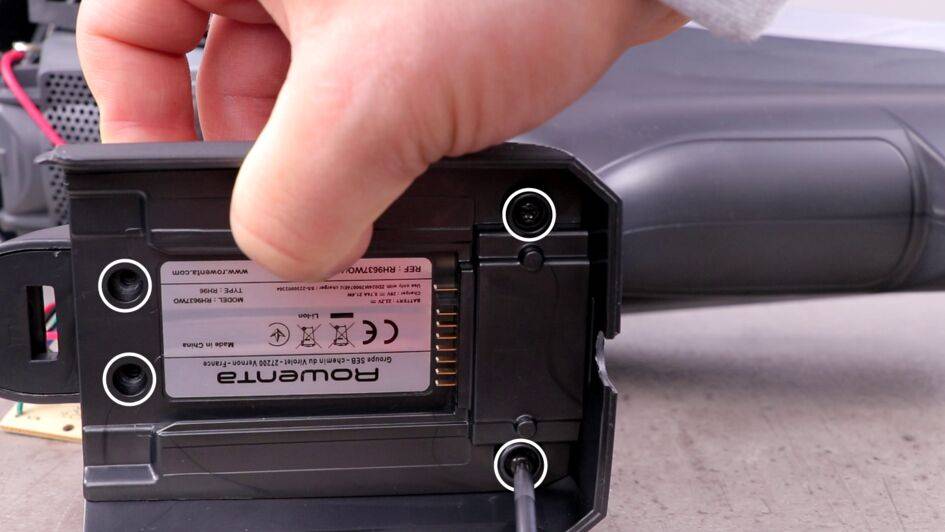

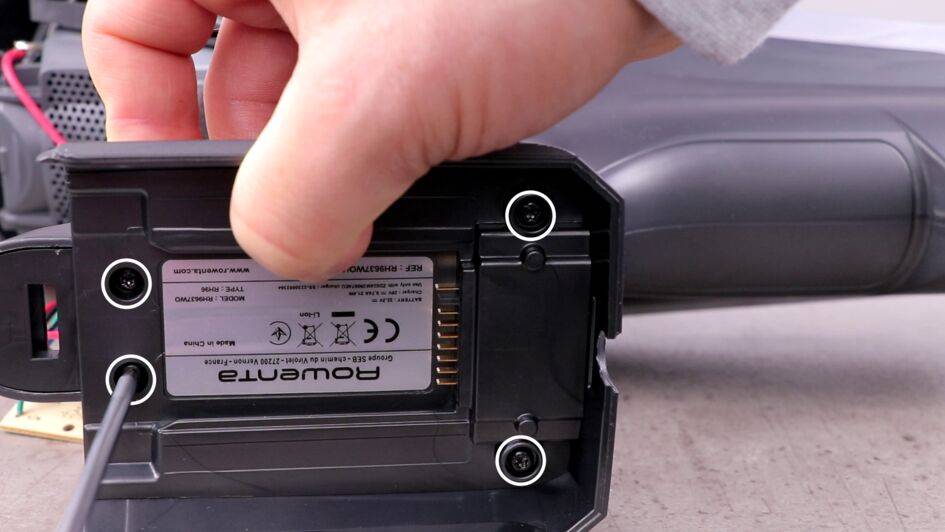

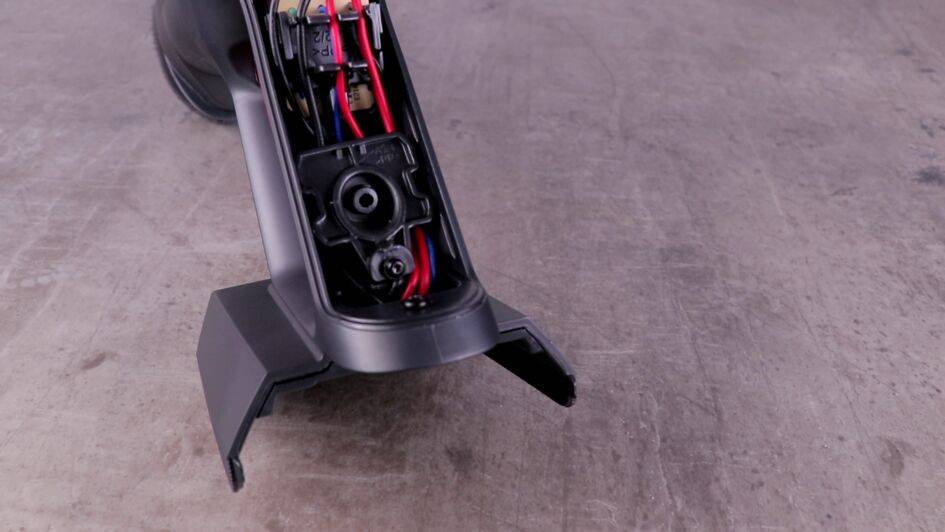

7.1 – Retirez le support de la batterie en ôtant les 4 vis sous la poignée.

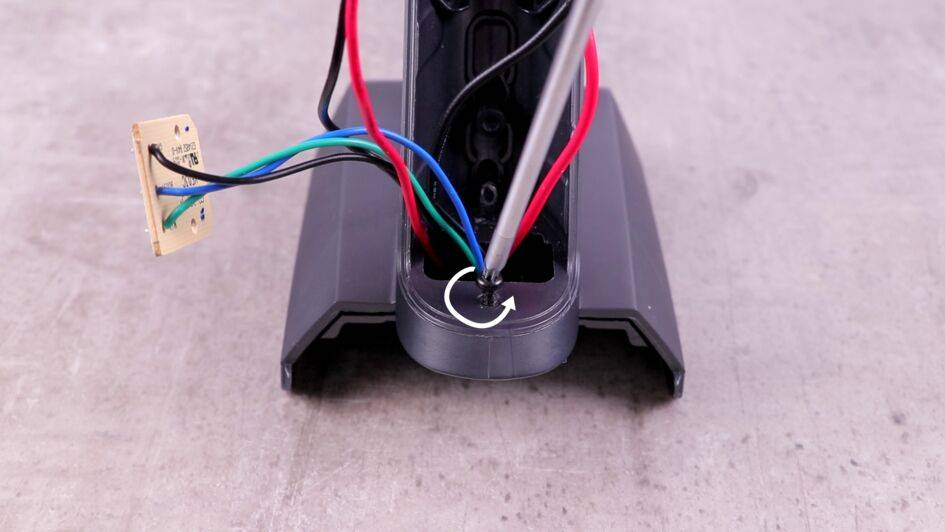

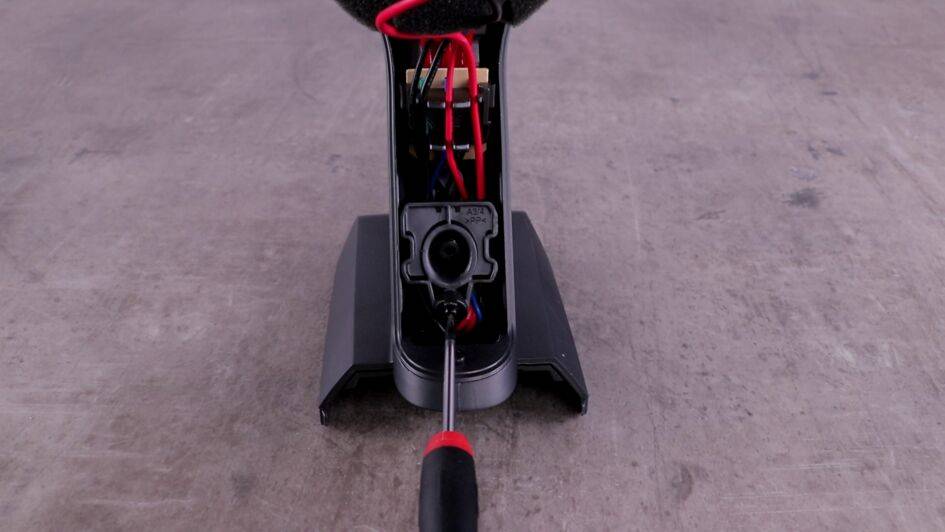

7.2 – Retirez la vis en bas de la poignée.
7.3 – Dévissez les 2 vis maintenant la carte en place.

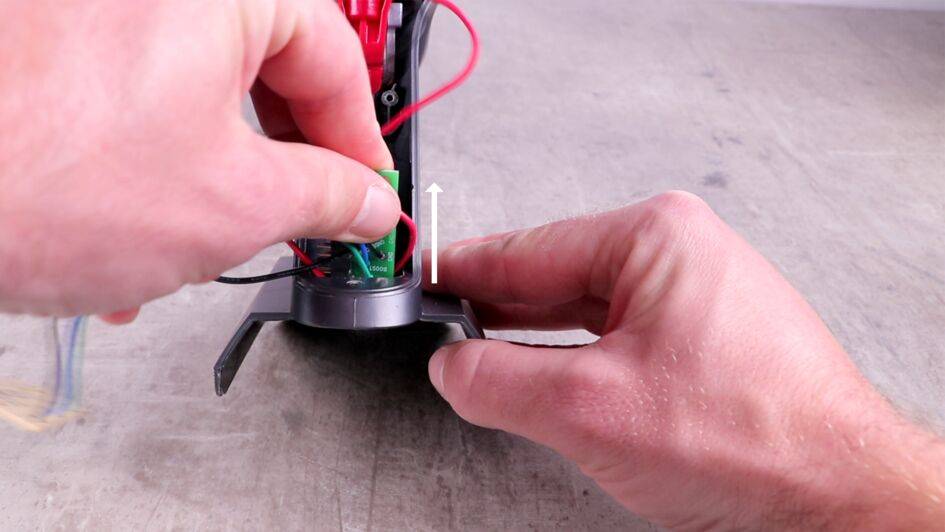

7.4 – Retirez la carte de puissance de son logement,
7.5 - La passer dans l’interstice de la poignée pour la libérer.
⚠️ ATTENTION à la chaleur lors de la manipulation du fer à souder.

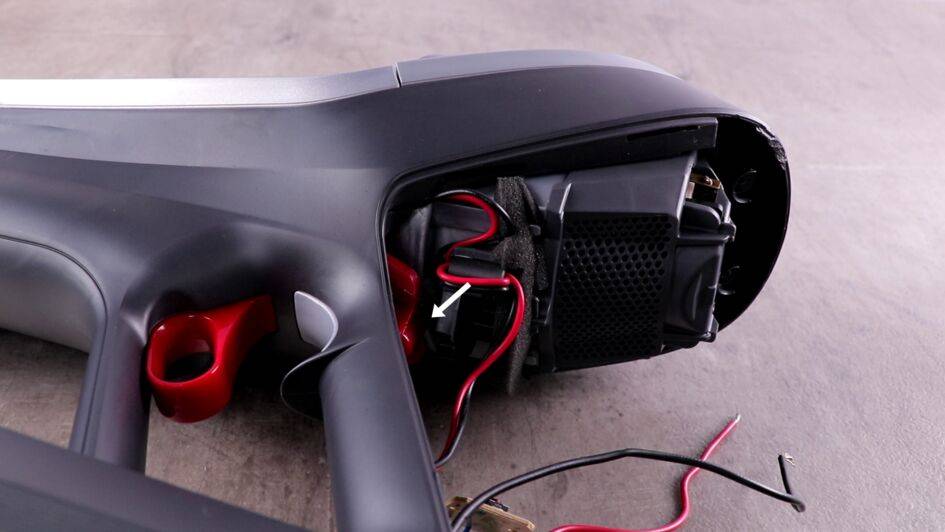

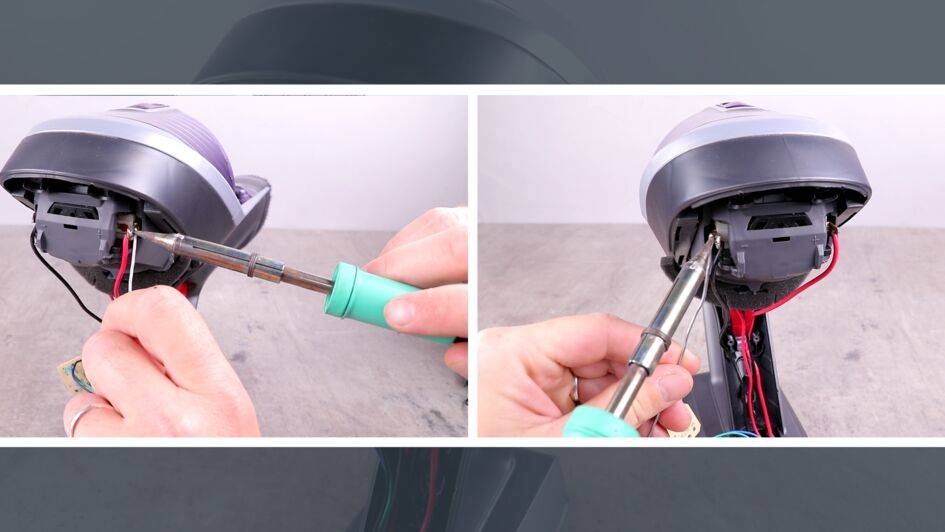

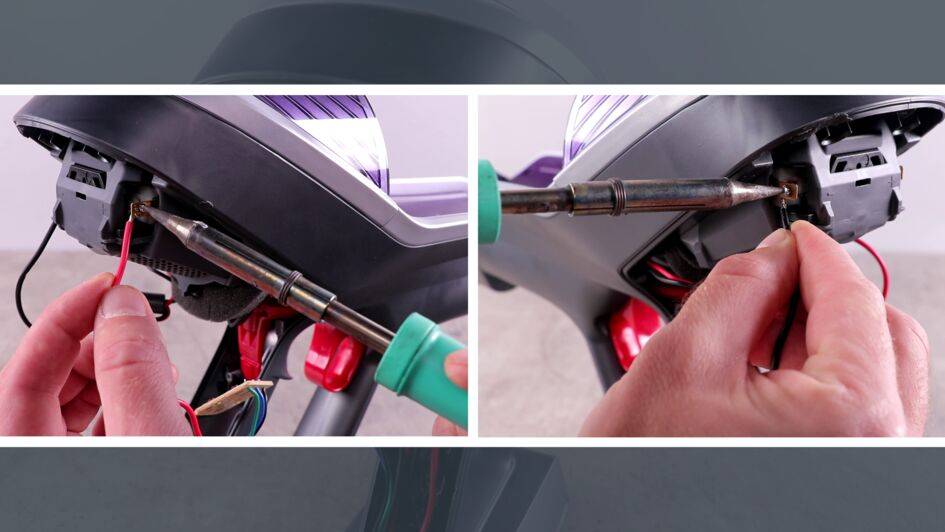

8.1 – Dessoudez les 2 fils d’alimentation du bloc moteur.
8.2 – Retirez les 2 vis de maintien situées dans le logement du bac à poussière.

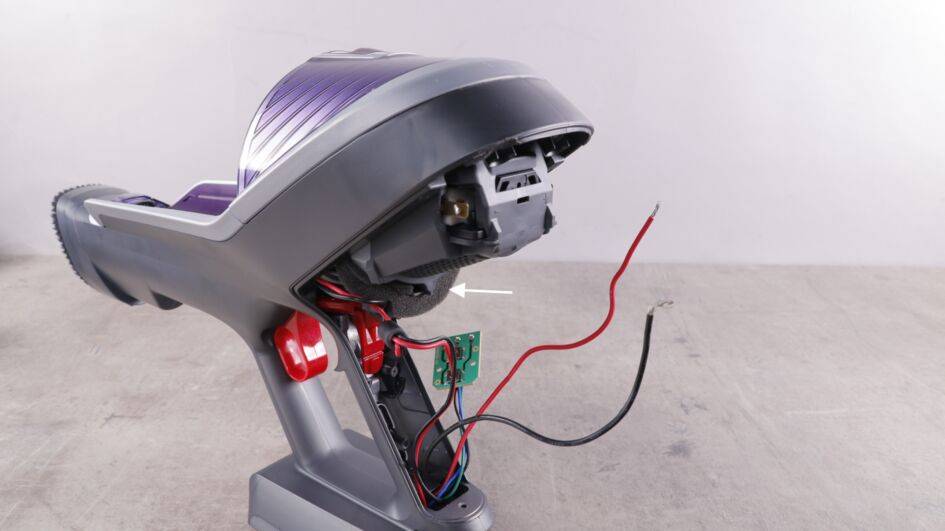

8.3 – Tirez délicatement sur le manchon en plastique noir pour dégager les fils de connexion de l’électro-brosse (sur le côté gauche de l’appareil).
9.1 – Retirez la mousse du bloc moteur.

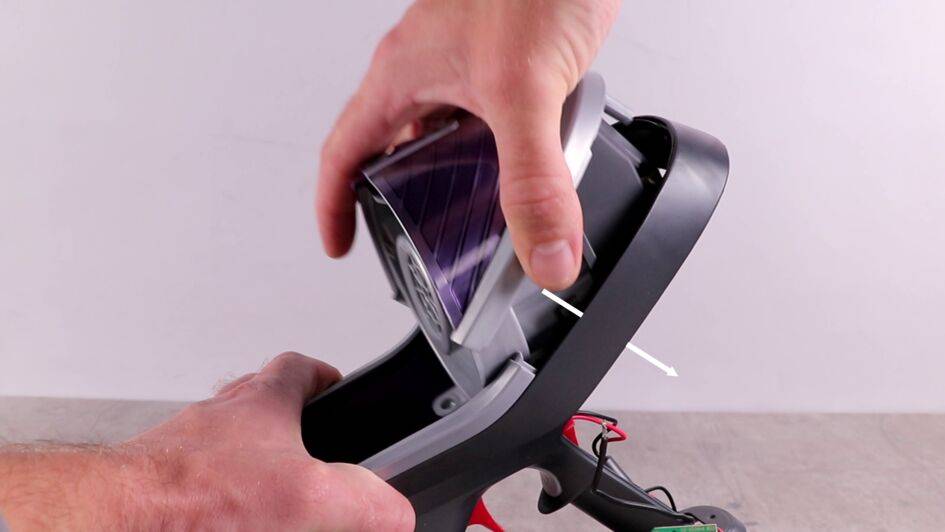

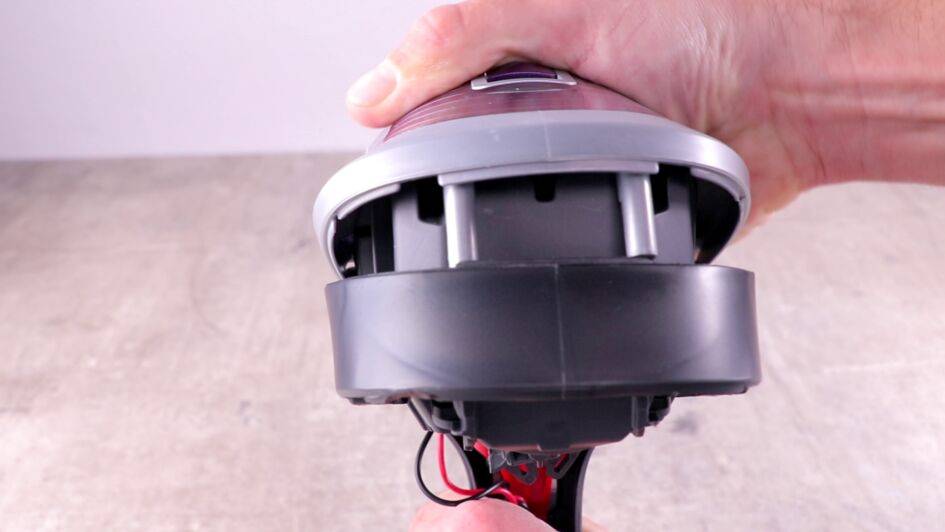

9.2 – Extrayez le bloc moteur en le tirant légèrement sur les côtés pour le retirer correctement.
9.3 – Conservez le ressort et mettez-le de côté pour le repositionner plus tard.

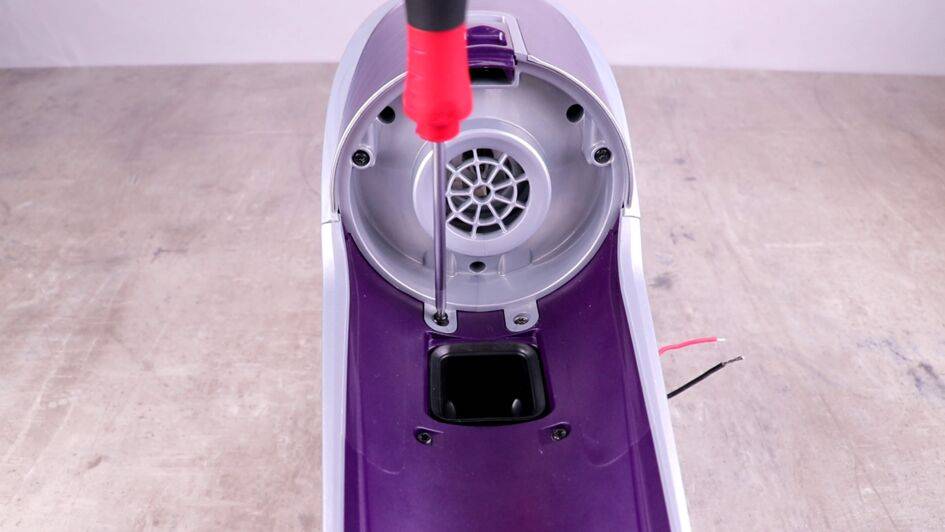

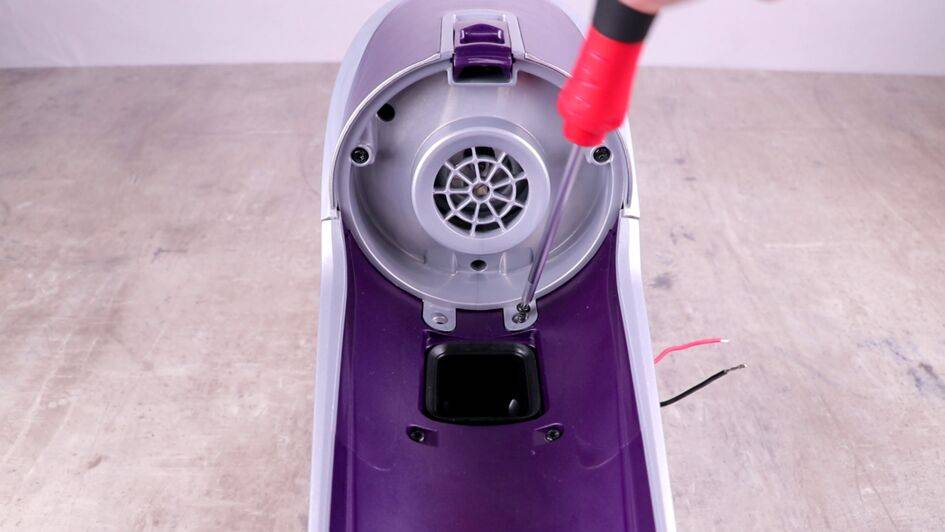

10.1 – Retirez les 4 vis.

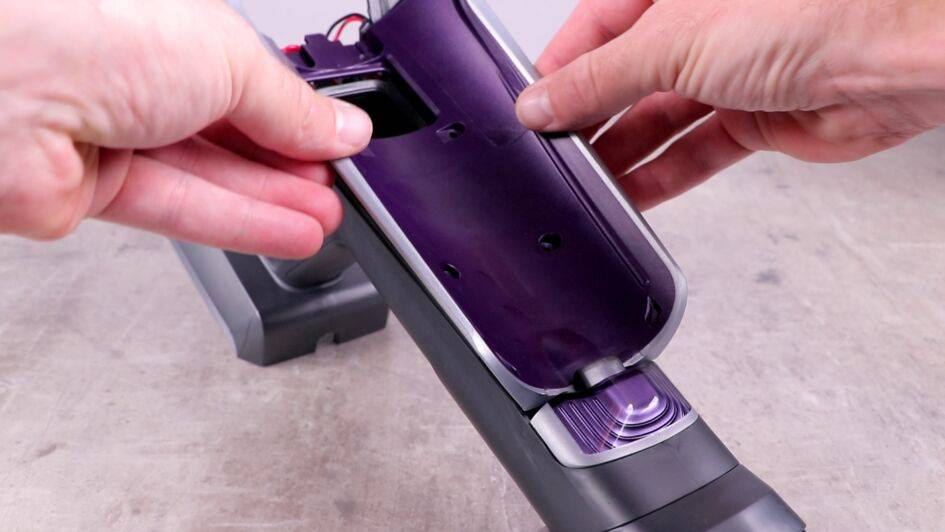

10.2 – Extrayez le support en pinçant légèrement les côtés hauts.
11.1 – Retirez la vis située sous le bloc principal de l’aspirateur.
11.2 – Enlevez le conduit.

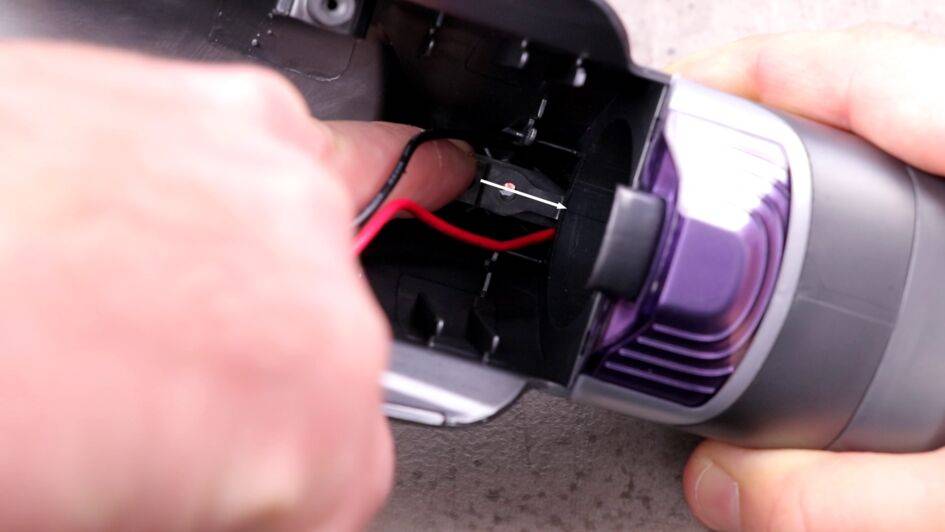

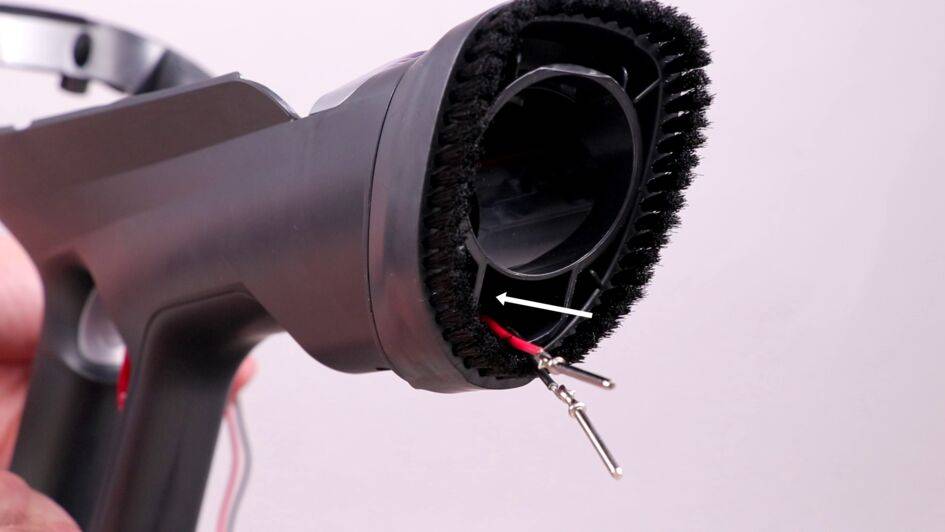

12.1 - Dans le logement du conduit d’aspiration, appuyez sur le support de connecteur des fils pour le faire coulisser afin d’extraire les fils de l’appareil.
12.2 - Ôtez le plastique de support des connexions avec la petite languette en faisant levier avec un tournevis plat.
12.3 - Pour votre confort, vous pouvez enlever la petite brosse à l’aide d’un tournevis plat.)

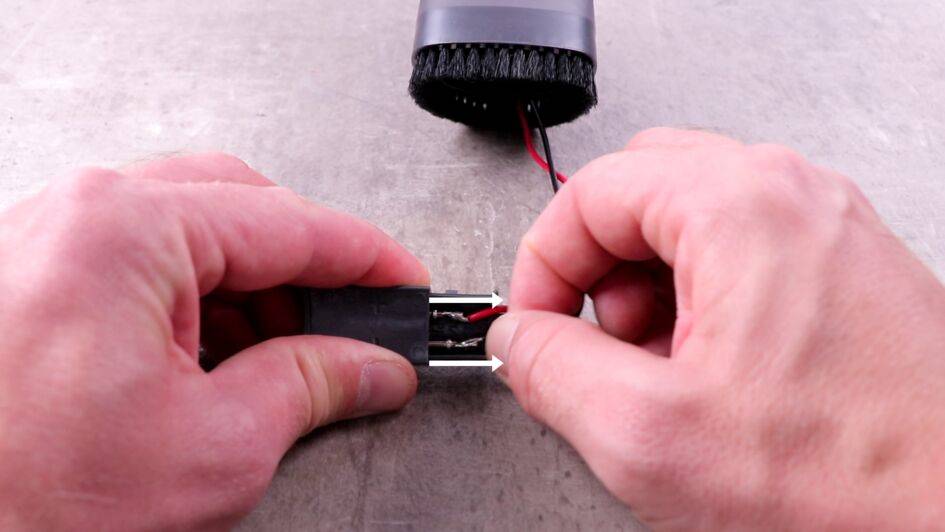

13.1 – Déconnectez complètement les connexions (rouge et noir) du maintien.
13.2 – Retirez les connecteurs de l’appareil, en les faisant glisser dans le conduit d’aspiration
13.3 – Retirez le bloc faisceau complet avant d’installer le nouveau.
14.1 – Passez les fils de connexion de l’électro-brosse dans l’interstice du bloc moteur.
14.2 – Glissez les 2 fils de connexion de l’électro-brosse dans le maintien.
14.3 – Reclipsez le support et remettez-le en place dans son logement.

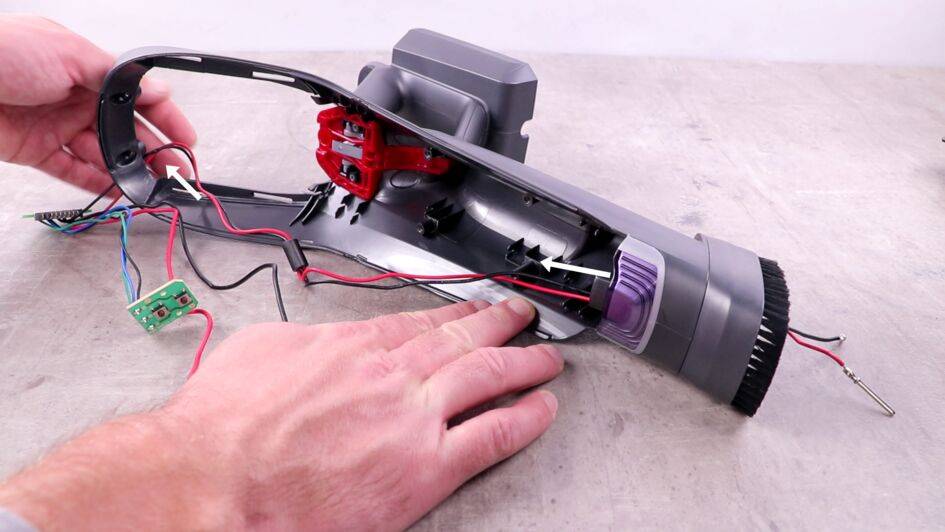

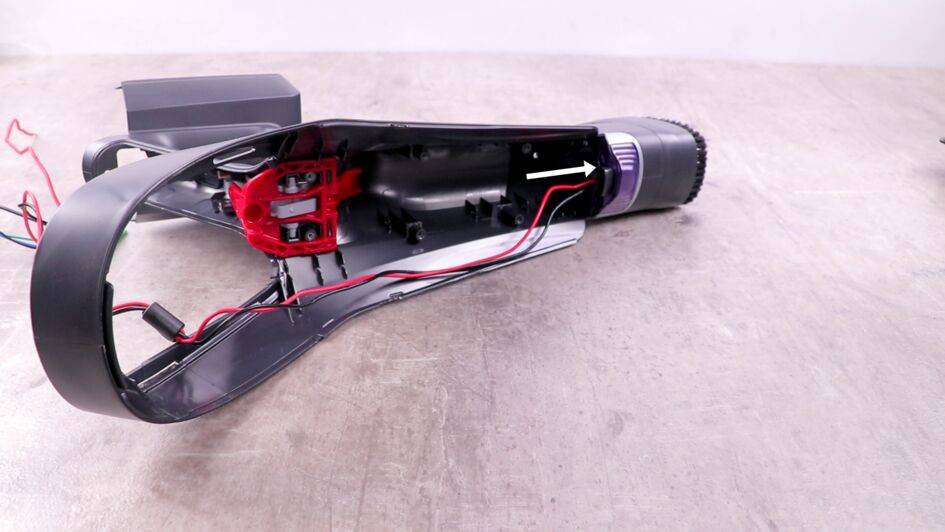

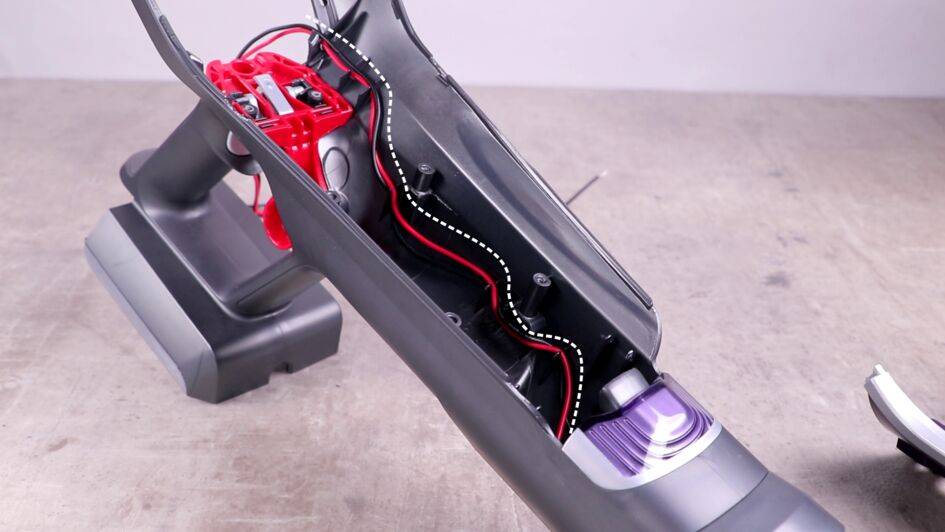

Repassez les fils aux endroits prévus. Plusieurs guide-fils sont présents à l’intérieur du bloc principal et permettent de placer correctement les fils de l’électro-brosse.

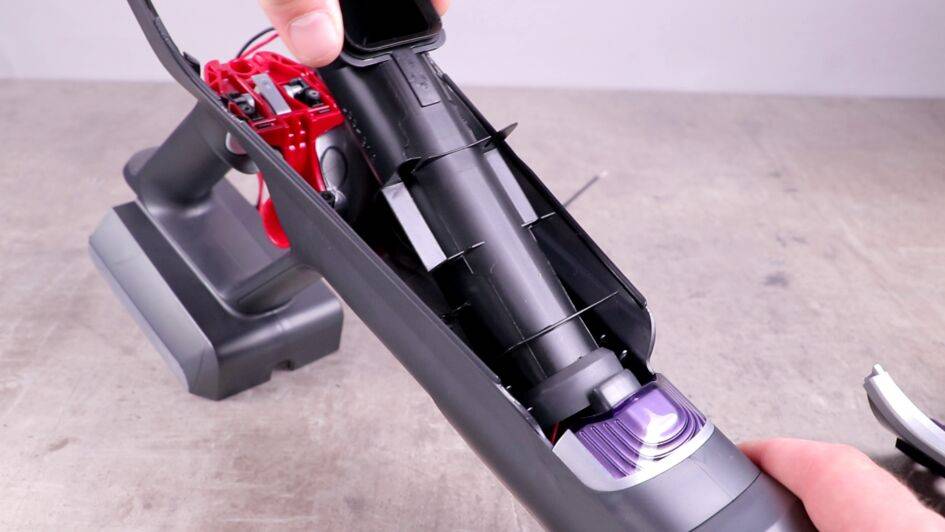

16.1 – Remettez le conduit d’aspiration en place.
16.2 – Revissez la vis située en dessous qui maintient le conduit dans son logement.
17.1 – Remettez en place le support qui soutient le bac à poussière dans son logement.
17.2 – Revissez les 4 vis qui le maintiennent en place.

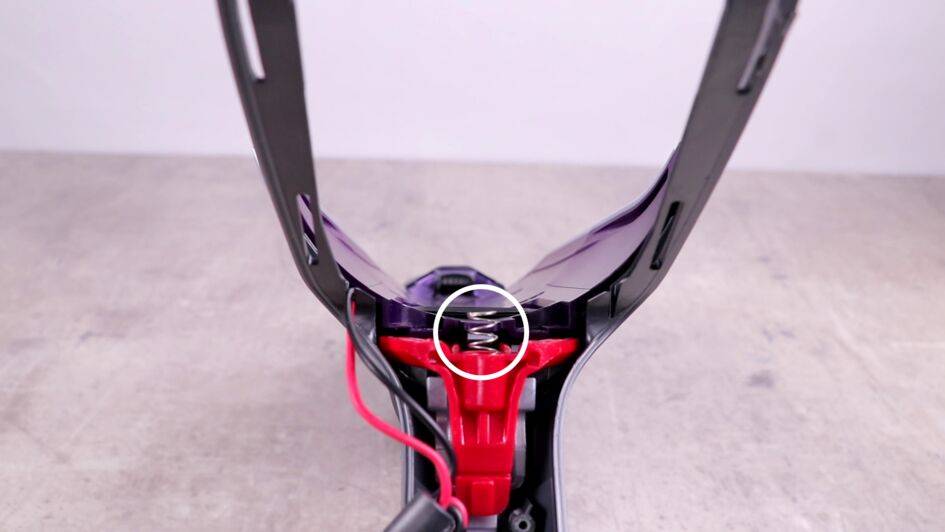

18.1 – Remettez le ressort dans son emplacement prévu.
18.2 – Repositionnez le bloc moteur dans son emplacement en vérifiant que les fils ne sont pas bloqués ou tordus.
19.1 – Vissez les deux vis de maintien situées sur le logement du bac à poussière.
19.2 – Mettez la nouvelle mousse.
19.3 – Replacez le manchon en plastique des fils de connexion de l’électro-brosse sur le côté gauche.
Ressoudez les deux fils d’alimentation au bloc moteur.
⚠️ ATTENTION : assurez-vous que les soudures soient propres et bien isolées avant de refermer l’appareil.
21.1 – Passez la carte de puissance dans l’interstice de la poignée.
21.2 – Remettez la carte de puissance sur le support de batterie.
21.3 – Revissez les 2 vis.
22.1 – Remettez le support de la batterie en place en veillant à passer les fils de connexion aux endroits prévus (guide-fils).
22.2 – Revissez les 4 vis en dessous ainsi que la vis située en bas de la poignée.
22.3 – Revissez la vis en bas de la poignée.

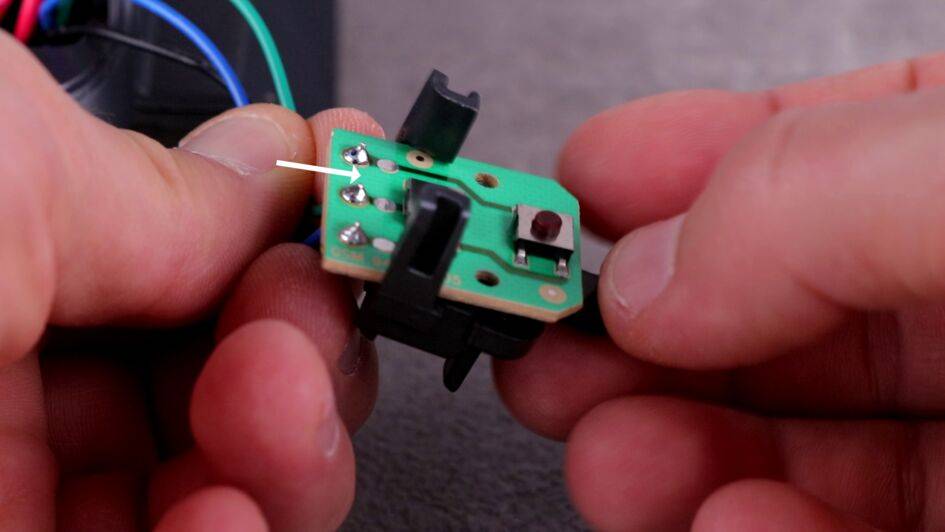

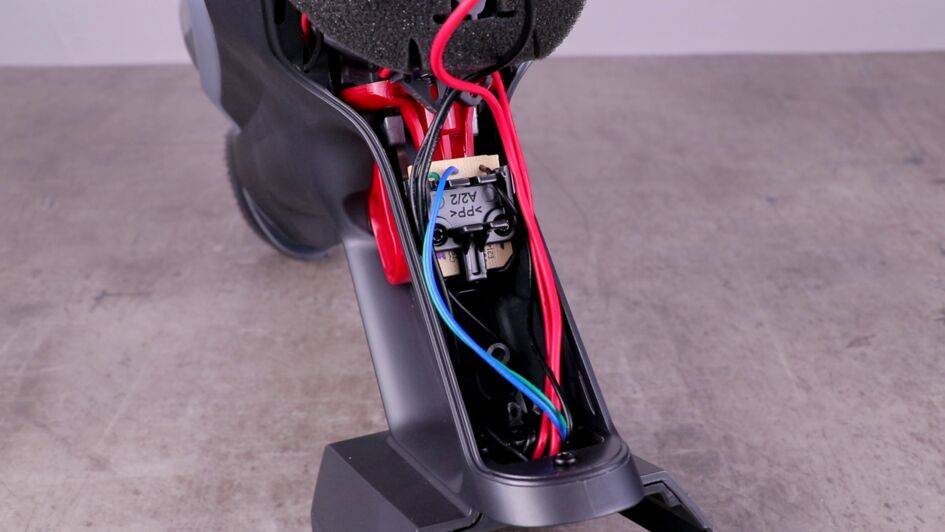

23.1 – Repositionnez la carte ON/OFF dans son support, en faisant attention de repasser les fils de la carte dans le guide-fil du support (à l’arrière).
23.2 – Positionnez le support dans l’emplacement prévu.
23.3 – Revissez les 2 vis.
24.1 – Replacez le support en veillant à passer correctement les fils : ils ne doivent ni être emmêlés ni pliés.
24.2 – Revissez la vis.
25.1 – Repositionnez le cache plastique de la poignée.
25.2 – Revissez les deux vis supérieures de la poignée et clipsez le cache plastique “XFORCE” par-dessus.
25.3 – Revissez la vis inférieure de la poignée.
25.4 – Repositionnez le cache-vis en caoutchouc sur la vis inférieure.

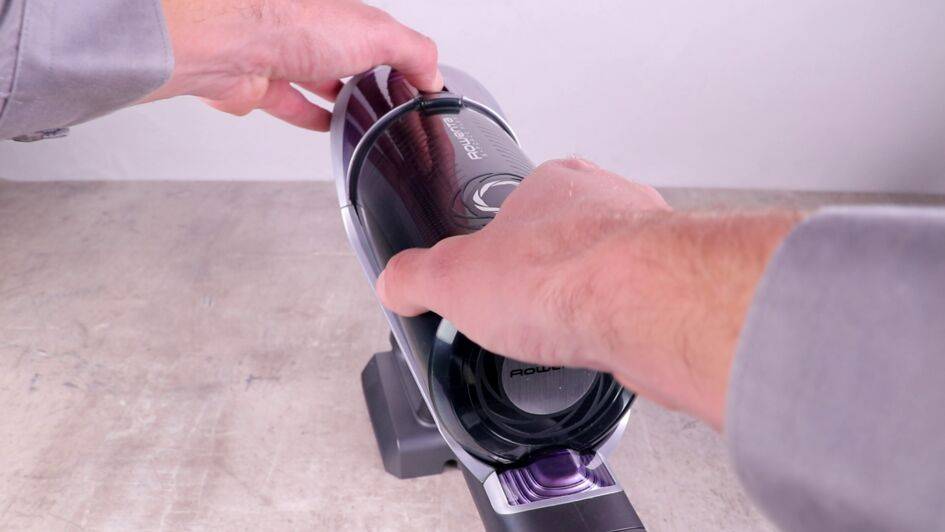

Repositionnez le bac à poussière dans son logement en le verrouillant.
Coulissez la batterie dans son emplacement.
Si le défaut persiste :
- Votre appareil est toujours sous garantie : prenez rendez-vous avec un réparateur certifié ROWENTA.
- Votre appareil est hors garantie : prenez connaissance de nos forfaits de réparation.
