Durée : ~15 min

Difficulté : ⬤ ⬤ ⬤ 🔿 🔿

TUTORIEL : Changer la carte Display

Aspirateur X-Force Flex 11.60, 12.60, 14.60 ou 15.60

Banner tutoriel - Comment changer la carte Display X-Force Flex 14.60, 15.60

Comment remplacer la carte Display de votre aspirateur X-Force Flex 11.60, 12.60, 14.60 ou 15.60

Un pas à pas pour changer la carte d’affichage et relancer votre aspirateur

Vous avez testé vos cartes de commande et le diagnostic montre que la carte d’affichage (Display Card) est défectueuse : elle doit donc être remplacée.

La Display Card contrôle l’écran et la gestion électronique de votre aspirateur. Lorsqu’elle ne fonctionne plus, l’appareil reste inactif malgré une batterie et une carte ON/OFF Boost en bon état. Son remplacement est indispensable pour retrouver une utilisation normale.

Remplacer la Display Card redonne toutes ses fonctionnalités à votre X-Force Flex 11.60, 12.60, 14.60 ou 15.60. Avec ce tutoriel pas à pas, vous effectuez la réparation vous-même et assurez la longévité de votre appareil.

Avant de débuter

Ces diagnostics, et tutoriels associés, sont disponibles pour les modèles ci-dessous ;

Ou trouver la référence

Retirez la batterie.
Relevez la référence inscrite qui apparait au dos, en vous référant à l'image ci-dessous.

Étiquette ou trouver ma référence - Rowenta tutoriel changer carte dON/OFF Boost X Force Flex 11.60, 12.60,14.60 15.60

X-Force Flex - 11.60

  • RH9811WO
  • RH9812WO

X-Force Flex - 12.60

  • RH98A0WO
  • RH98A2U1
  • RH98A3WO
  • RH98A7WO
  • RH98A8WO
  • RH98A9WO
  • RH98C0WO
  • RH98C8WO

X-Force Flex - 14.60

  • RH9958WA
  • RH9958WO
  • RH9959WO
  • RH9989WO
  • RH9990WO
  • RH99A9WO
  • RH99C0WO
  • RH99C3WO

X-Force Flex - 15.60

  • RH999F1WO
  • RH99G1WO

Outillages & pièces

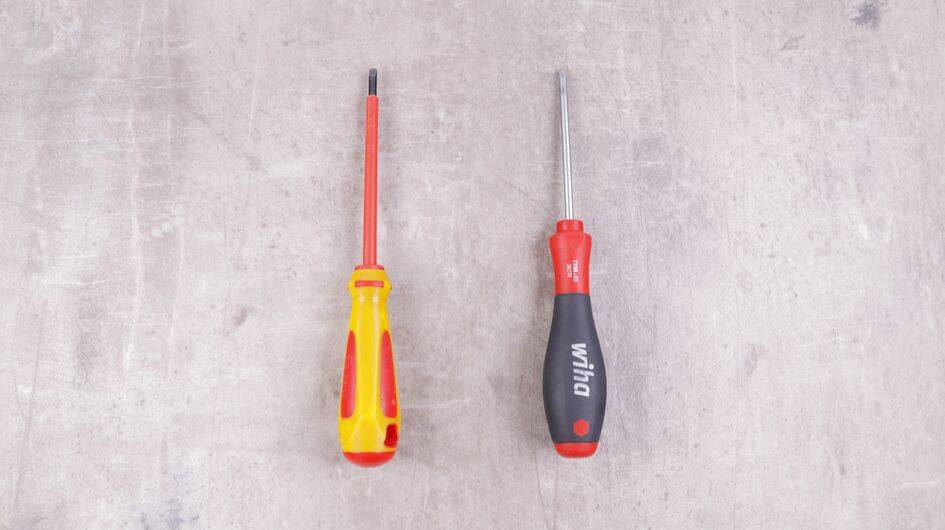

Tournevis plat & torx

Outils nécessaires pour ce tutoriel

Les tournevis peuvent être achetés en magasin de bricolage.

Tournevis plat et tournevis torx -Changer carte de commande X-Force Flex 11.60, 12.60, 14.60 ou 15.60

Carte Display - 2230003365

Pour X-Force Flex 14.60 ou 15.60

  • RH99A9WO/4Qx : avec x de 0 à 6
  • RH99B8WO/4Q6
  • RH99C0WO/4Qx : avec x de 0 à 6
  • RH99C3WO/4Qx : avec x de 3 à 6
  • RH9958WA/4Qx : avec x de 0 à 6
  • RH99F1WO/4Qx : avec x de 0 à 6
  • RH99F3WO/4Q6
  • RH99G1WO/4Qx : avec x de 3 à 6
  • RH99G3WO/4Q6

Acheter Display Card - 14.60 ou 15.60
carte display - 2230003365

Carte Display - 2230003322

Pour X-Force Flex 11.60

  • RH98A0WO/4Qx : avec x de 2 à 3
  • RH98A3WO/4Q3
  • RH98A7WO/4Qx : avec x de 0 à 3
  • RH98A8WO/4Qx : avec x de 0 à 3
  • RH98A9WO/4Qx : avec x de 0 à 3
  • RH98C0WO/4Qx : avec x de 0 à 3
  • RH98C8WO/4Qx : avec x de 0 à 3

Acheter Display Card - 11.60

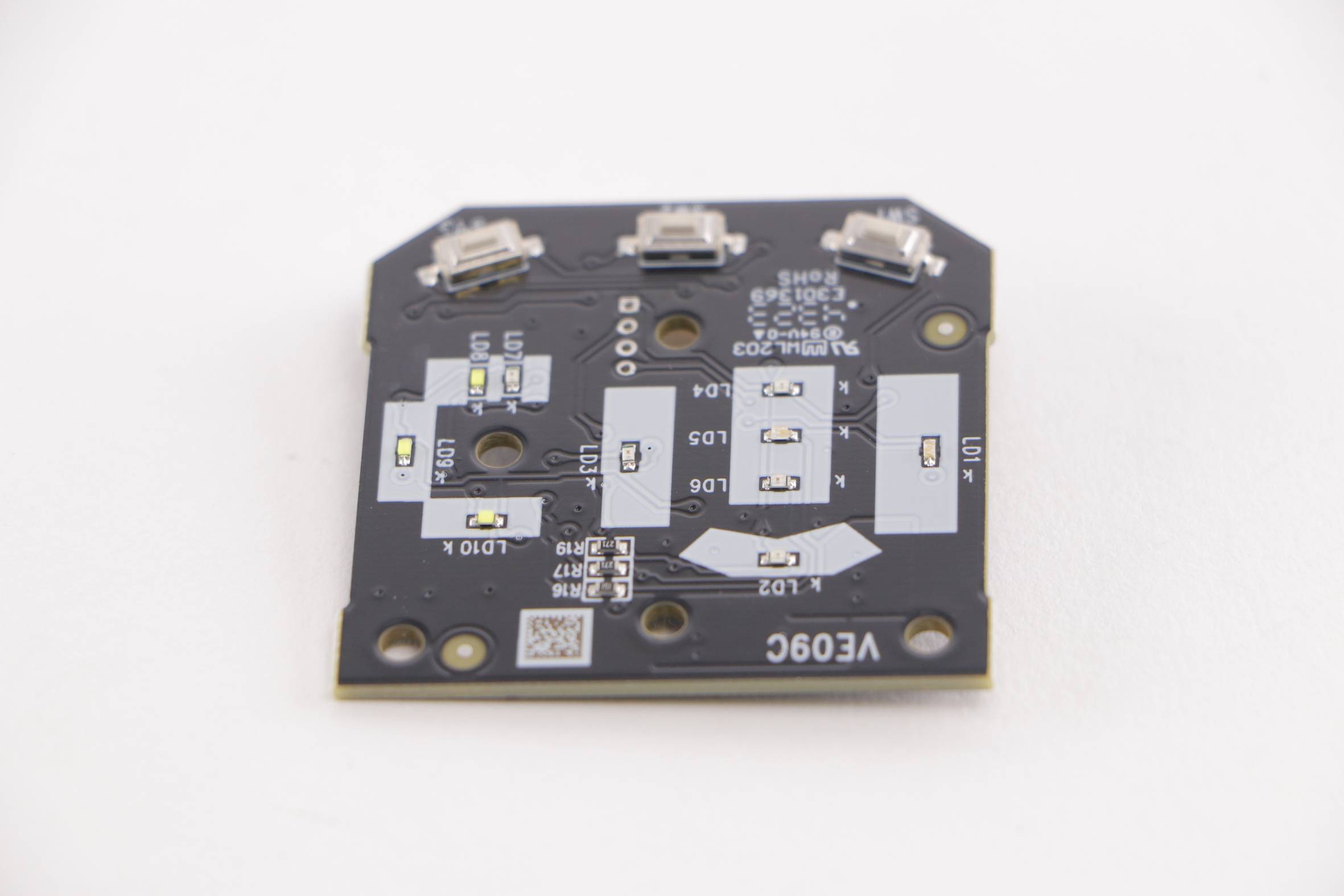

Carte display pour X-Force Flex 11.60

Carte Display - 2230002490

Pour X-Force Flex 12.60

  • RH9811WO/4Qx : avec x de 0 à 2
  • RH9812WO/4Qx : avec x de 0 à 2
  • RH9829WO/4Qx : avec x de 0 à 2
  • RH9877WO/4Qx : avec x de 0 à 2
  • RH9878WO/4Qx : avec x de 0 à 2
  • RH9879WO/4Qx : avec x de 0 à 2
  • RH9889WO/4Qx : avec x de 0 à 2
  • RH9890WO/4Qx : avec x de 0 à 2
  • RH9898WO/4Qx : avec x de 0 à 2

Acheter Display Card - 12.60

Étape 01 - Consignes de sécurité

Avant de débuter :

  • Utilisez les pièces d’origine et référez-vous aux instructions.
  • En cas de doute ou de problème lors de cette réparation, veuillez contacter notre Service Consommateurs ou rapprochez vous d’un réparateur agréé.
  • Ne jetez aucun élément tant que le tutoriel ne vous y invite pas et notez l’emplacement de chaque pièce et vis retirées.

Télécharger les consignes de sécurité

Étape 02 - Enlever la batterie

Enlevez la batterie de votre X-Force Flex 11.60, 12.60, 14.60 ou 15.60.

Tutoriel Changer carte ON/OFF Boost - étape 2, enlever la batterie

Étape 03 - Accéder à la carte d’affichage (3 étapes)

Utilisez un tournevis plat pour les étapes de déclipsage suivantes et le torx pour dévisser

3.1 - Enlevez le cache en caoutchouc avec les commandes Eco/Max/Batterie (ou -/+/Batterie selon le modèle) en faisant levier avec le tournevis plat.

3.2 - Enlevez le cache plastique Controle Display, en faisant doucement levier de chaque côté, avec le tournevis plat.

3.3 - Puis ôtez le film plastique positionné en dessous (Boost/Max/Eco).

Capture d'écran 2025-09-11 112906.png
Capture d'écran 2025-09-11 113424.png

Étape 04 - Enlever la carte d’affichage (2 étapes)

4.1 -  Dévissez la vis avec un tournevis torx pour pouvoir enlever la carte d’affichage de son logement.

4.2 - Débranchez les 3 connecteurs électriques de la carte d’affichage.

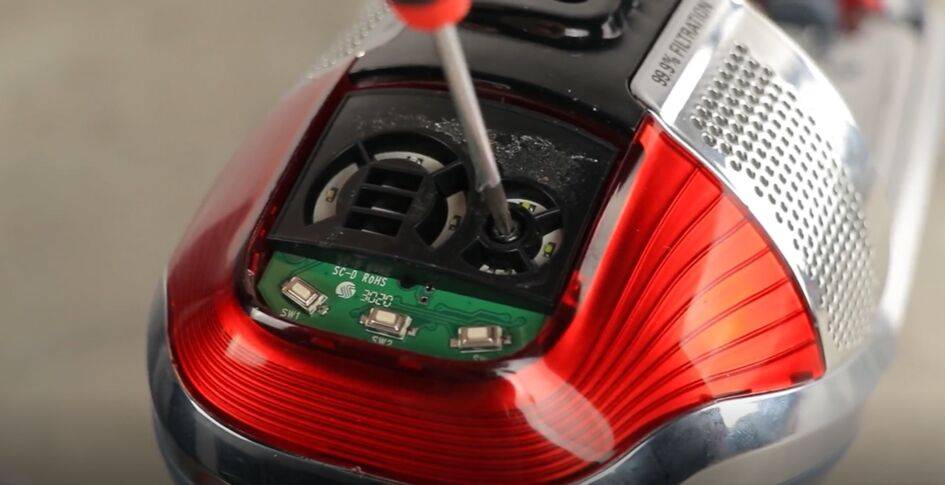

Étape 4 - Dévissez la vis de maintient support de la crate Display
Capture d'écran 2025-09-11 114307.png

Étape 05 - Recycler la carte d’affichage

Veuillez respecter les consignes de recyclage.

Capture d'écran 2025-09-16 164951.png

Étape 06 : Remettre la carte d’affichage dans son support (2 étapes)

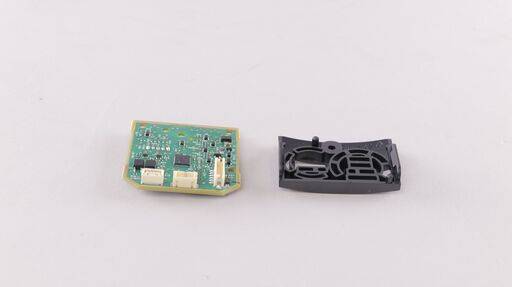

6.1 - Prenez la nouvelle carte d’affichage dans le sens indiqué sur la photo ci-contre.

6.2 - Positionnez le support plastique noir sur la carte en laissant apparaître les dessins dans les parties ajourées, comme sur la seconde image ci-contre. Bien la clipser : la carte ne doit plus bouger dans le support.

Capture d'écran 2025-09-16 165225.png

Étape 07 : Brancher la carte d’affichage

Tenez la carte par les côtés du support noir et branchez les 3 connecteurs dessus (chaque connecteur a une seule possibilité de branchement).

Capture d'écran 2025-09-16 165721.png

Étape 08 : Fixer la carte d’affichage dans son support (2 étapes)

8.1 - Positionnez la carte et son support dans le logement sur la pièce rouge, le cache plastique noir vers le haut.

8.2 - Vissez la carte sur son support avec le tournevis cruciforme (1 vis).

Capture d'écran 2025-09-16 165805.png
Capture d'écran 2025-09-16 165836.png

Étape 09 - Remettre les écrans et caches sur la carte d’affichage (3 étapes)

9.1 - Positionnez le film souple (avec impression Boost/Max/Eco) sur le support plastique

9.2 - Puis positionnez le cache (avec impression Control Display) par-dessus en s’assurant de bien le clipser.

9.3 - Remettez le cache souple en caoutchouc sur l’arrière du logement (avec impression Eco/Max/Batterie)

Capture d'écran 2025-09-11 135756.png
Capture d'écran 2025-09-11 135828.png
Capture d'écran 2025-09-11 135959.png

Étape 10 - Remettre la batterie

Capture d'écran 2025-09-11 140302.png

Tutoriel vidéo

Regardez notre vidéo tutoriel pour suivre chaque étape et remplacer facilement la carte d’affichage (Display Card) de votre Rowenta X-Force Flex 11.60, 12.60, 14.60 & 15.60.
