Difficulté : ⬤ ⬤ ⬤ ⬤ 🔿

Durée : ~ 45 min

TUTORIEL : Changer la carte de puissance

Aspirateur X-Force Flex 14.60 ou 15.60


Comment remplacer la carte de puissance d’un aspirateur X-Force Flex 14.60 ou 15.60 ?

Restaurez le bon fonctionnement de votre aspirateur Rowenta en remplaçant facilement la carte électronique défaillante grâce à notre tutoriel pas-à-pas

Si votre aspirateur Rowenta X-Force Flex 14.60 ou 15.60 ne s’allume plus ou perd en puissance, la carte de puissance peut être en cause. Cette carte électronique contrôle le fonctionnement de l’appareil et relie le moteur à la batterie. Une défaillance de la carte entraîne souvent une panne complète ou un démarrage impossible.

Notre tutoriel pas-à-pas vous montre comment accéder à la carte, retirer la pièce endommagée et installer la nouvelle simplement. Vous prolongerez ainsi la durée de vie de votre aspirateur et retrouverez ses performances d’origine.

Ce guide s’adresse aux utilisateurs dont l’appareil n’est plus sous garantie. Si votre aspirateur est encore couvert, contactez un réparateur agréé ROWENTA qui assurera la réparation dans le cadre de la garantie.

Avant de débuter

Ce tutoriel associé est disponible pour les modèles ci-dessous :

Où trouver la référence ?

Retirez la batterie.
Relevez la référence inscrite qui apparait au dos, en vous référant à l'image ci-dessous.

Étiquette ou trouver ma référence - Rowenta tutoriel remplacer le moteur X Force Flex 14.60 15.60

X-Force Flex - 14.60

  • RH9958WA
  • RH9958WO
  • RH9959WO
  • RH9989WO
  • RH9990WO
  • RH99A9WO
  • RH99C0WO
  • RH99C3WO

X-Force Flex - 15.60

  • RH999F1WO
  • RH99G1WO

Outillages & pièces

Selon le modèle de votre aspirateur X-Force Flex, plusieurs références de cartes de puissance peuvent être disponibles.

Tournevis torx (T6, T9, T10), tournevis plat, pince & fer à souder

Outils nécessaires pour ce tutoriel

Les tournevis peuvent être achetés en magasin de bricolage.

How to_change_the_power_board_RH99.00_00_14_14.Still001 (1).jpg

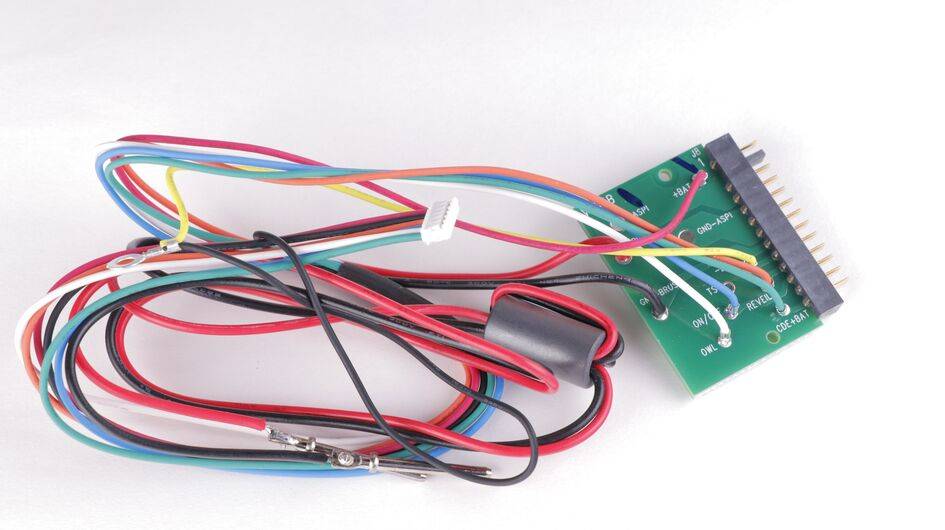

Carte de puissance - 2230003409

  • RH9989WO/4Q0
  • RH99F1WO/4Qx : avec x de 0 à 6
  • RH99F3WO/4Q6
  • RH99G1WO/4Qx : avec x de 3 à 6
  • RH99G3WO/4Q6

bloc moteur - 2230003303

Étape 01 - Consignes de sécurité

Avant de débuter :

  • Utilisez les pièces d’origine et référez-vous aux instructions.
  • En cas de doute ou de problème lors de cette réparation, veuillez contacter notre Service Consommateurs ou rapprochez vous d’un réparateur agréé.
  • Ne jetez aucun élément tant que le tutoriel ne vous y invite pas et notez l’emplacement de chaque pièce et vis retirées.


⚠️ Attention : Ce tutoriel implique des opérations délicates de soudage et de dessoudage. Assurez-vous de disposer du matériel adapté (station de soudage, extracteur de fumée, équipements de protection, etc.) et de posséder les compétences nécessaires avant d’intervenir. Une mauvaise manipulation peut endommager le matériel ou présenter un risque de brûlure.

Étape 02 - Enlever la batterie

Retirez la batterie de son support en appuyant sur le bouton, puis faites-la glisser vers vous pour la sortir de son emplacement.


Étape 03 - Enlever le bac à poussière

Enlevez le bac à poussière sur le dessus de l’aspirateur en dégageant le cran de sécurité.


Étape 04 - Retirer le filtre moteur

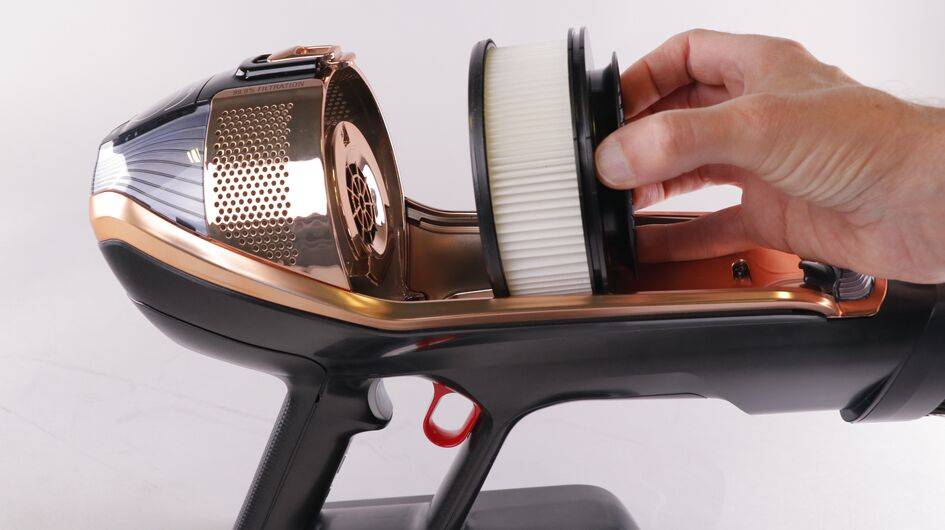

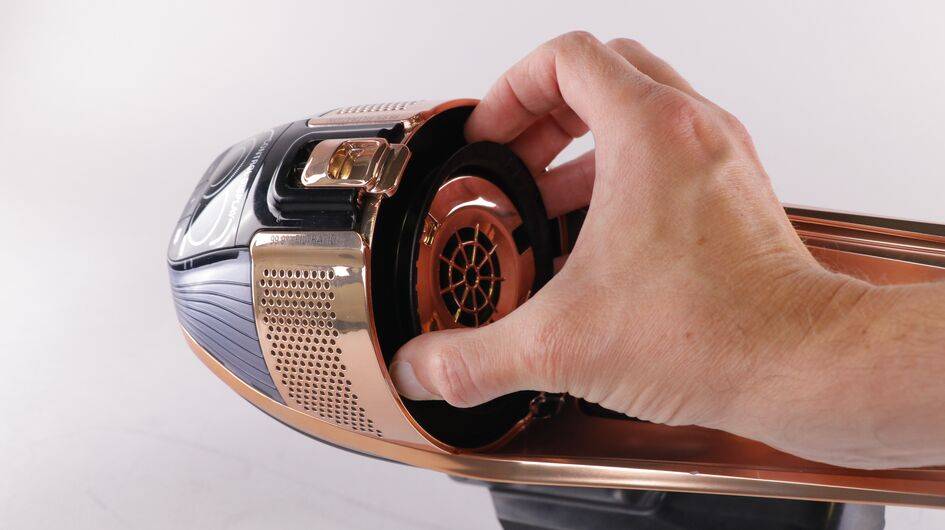

4.1 - A l’arrière du bloc moteur, vous trouverez le filtre moteur autour de la buse d’aspiration. Pour l’enlever saisir le cercle plastique du filtre sur sa partie extérieure.

4.2 - Tirez jusqu’à ce qu’il soit complètement extrait. Veuillez respecter les consignes de recyclage ce filtre.

Enlever le bac à poussière
resultatCrandSecurite

Étape 05 - Démonter la poignée de l’aspirateur (3 étapes)

5.1 – Enlevez le cache-vis en caoutchouc sur l’arrière de la poignée de l’aspirateur avec la pince.

5.2 – Dévissez la vis dans la poignée.

5.3 – Enlevez l’arrière de la poignée.


Étape 06 - Démonter la carte de puissance (4 étapes)

A l'aide d'un tournevis torx 10mm

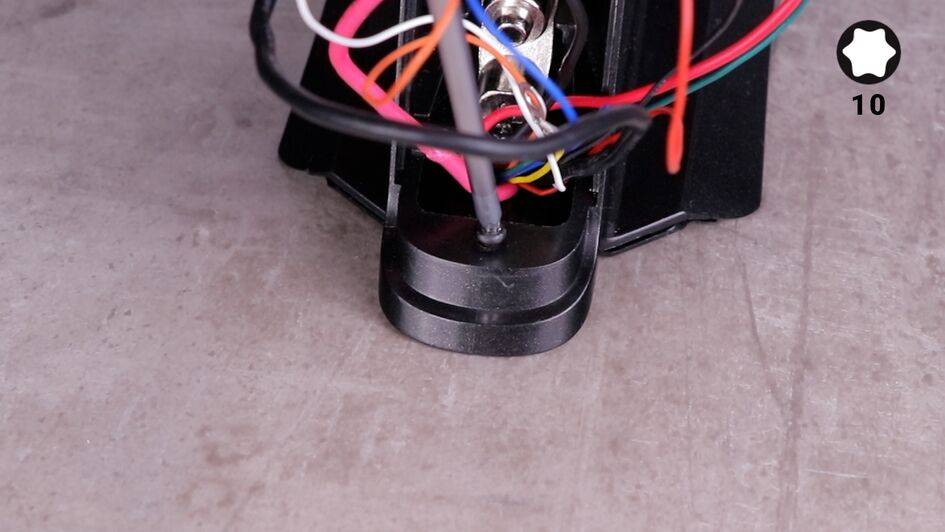

6.1 – Retirez la vis en bas de la poignée.

6.2 – Sur le support batterie, retirez les 4 vis.

6.3 – Retirez les deux vis qui maintiennent la carte de puissance.

6-4 - Retirez la carte de puissance.

How_to_Change_Your_Main_Motor_RH99.00_01_47_17.Still036 (1).jpg

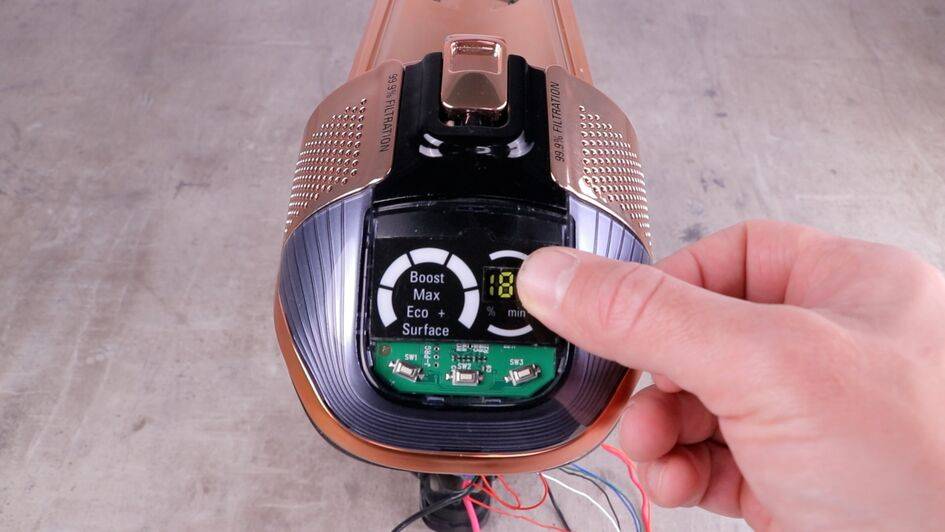

Étape 07 - Accéder à la carte d’affichage (4 étapes)

Utilisez une pince et un tournevis plat pour les étapes de déclipsage suivantes et le tournevis torx pour dévisser

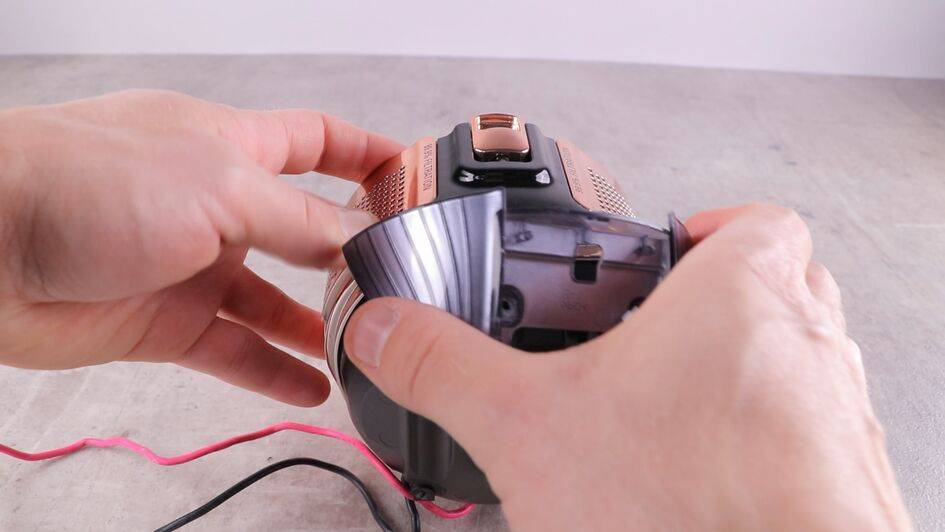

7.1 – Enlevez le cache en caoutchouc avec les commandes -/+/Batterie à l'aide d'une pince.

7.2 – Enlevez le cache plastique Contrôle Display, en faisant doucement levier de chaque côté, avec le tournevis plat.

7.3 – Puis ôtez le film plastique positionné en-dessous (Boost/Max/Eco) à l'aide d'une pince.

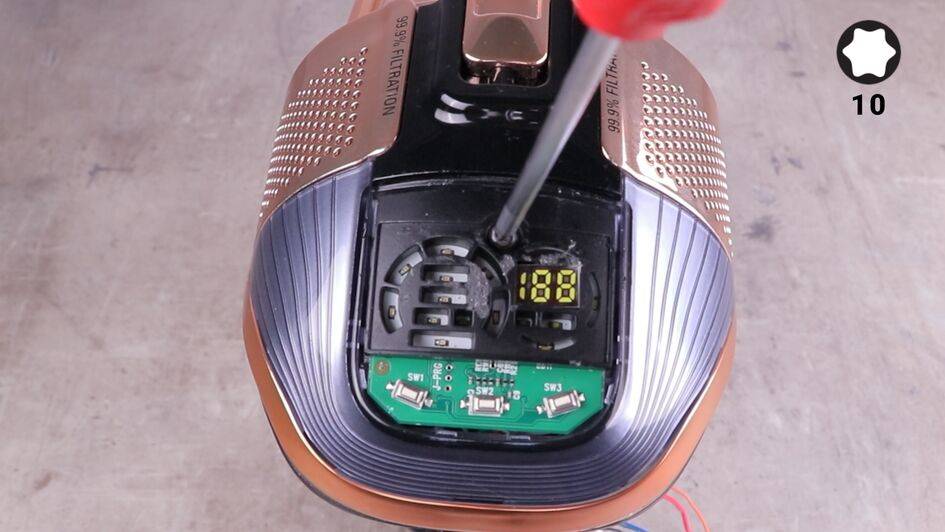

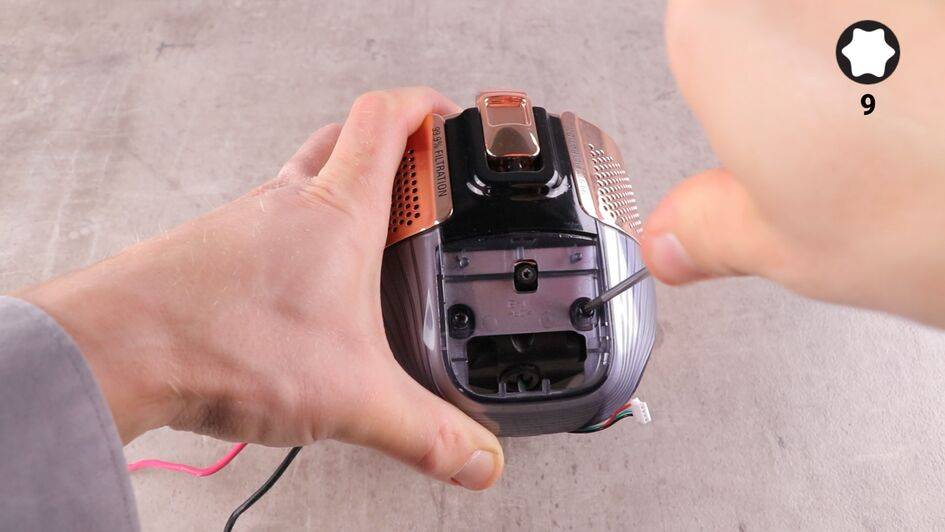

7.4 - Dévissez la vis du support de carte d'affichage

How_to_Change_Your_Main_Motor_RH99.00_01_55_23.Still004 (1).bmp

Étape 08 - Débrancher la carte d'affichage (2 étapes)

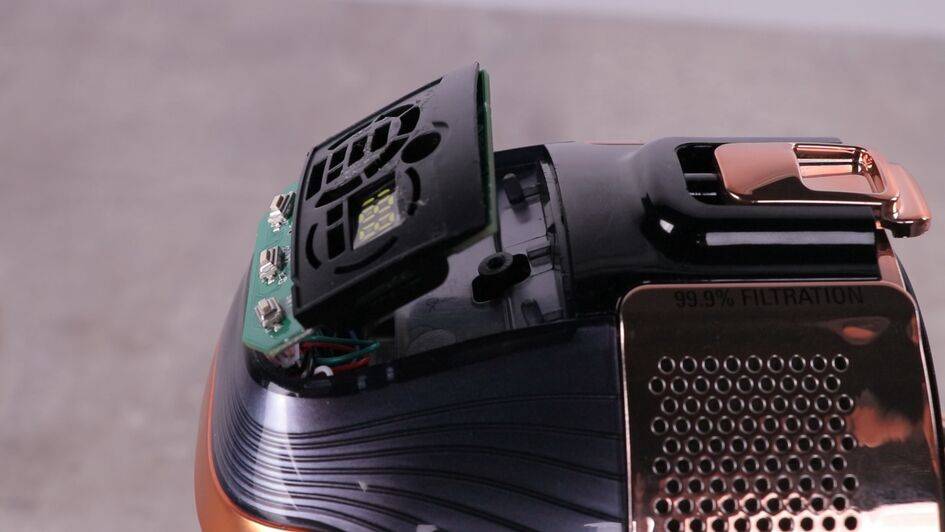

8.1 - Soulevez le support de carte à l'aide d'un tournevis plat en faisant levier sur les bords

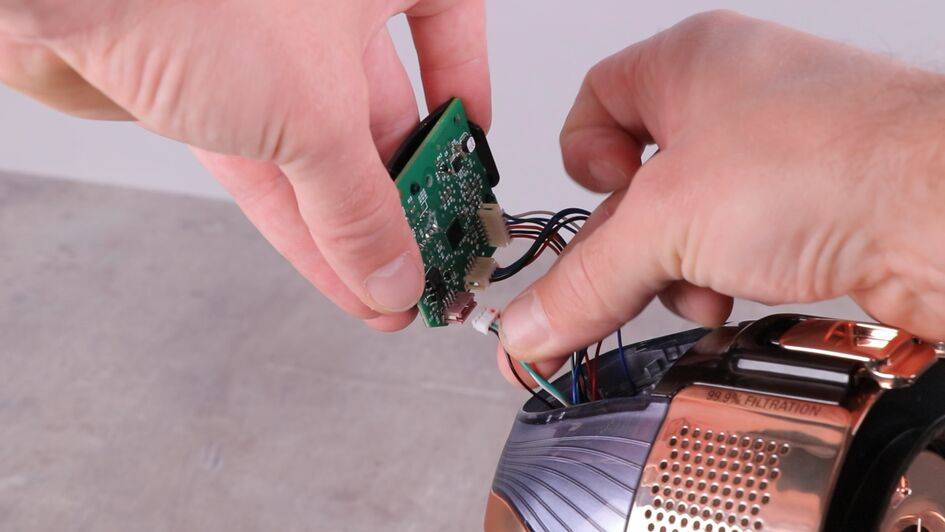

8.2 - Débranchez les 3 connecteurs électriques de la carte d’affichage. Conservez la carte de côté pour le remontage.

Attention : Ne pas mettre les doigts sur la carte, mais la tenir par les bords.


Étape 09 - Démonter le support de la carte d’affichage (2 étapes)

9.1 - Dévissez les vis qui maintiennent le capot de support carte d’affichage.

9.2 - Déclipsez celui-ci.

Conservez-le de côté pour le remontage.

Capture d'écran 2025-09-11 114649.png

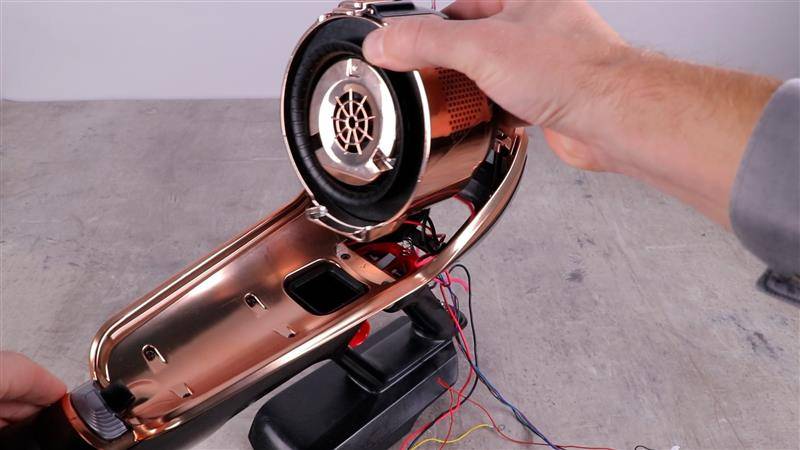

Étape 10 - Démonter le moteur (4 étapes)

Utilisez un tournevis torx sur les étapes suivantes.

10.1 - Dévissez les deux vis à l’avant du moteur (emplacement sous le bac à poussière).

10.2 - Dévissez les deux vis en haut de la poignée à l’arrière sous le support du bloc moteur.

10.3 - Enlevez le bloc moteur.

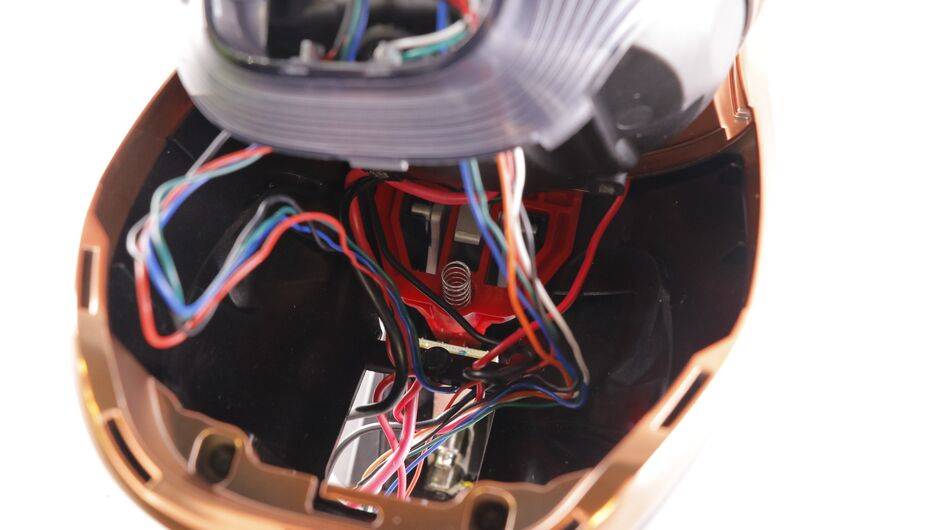

10.4 - Vérifiez que le ressort reste bien en place. Il se situe entre la gâchette et le bloc moteur.

How_to_Change_Your_Main_Motor_RH99.00_03_00_12.Still034 (2).jpg
How_to_Change_Your_Main_Motor_RH99.00_02_40_09.Still033 (3).jpg
Ressort du bloc moteur - X-Force Flex 14.50 & 15.60

Étape 11 - Retirer les composants électriques (2 étapes)

11.1 – Dévissez la vis se situant dans la poignée, vissée au fil de terre (fil jaune).

11.2 – Retirez la carte de la batterie et les faisceaux en les faisant passer par les interstices.

Capture d'écran 2025-09-11 121440.png
Capture d'écran 2025-09-11 122114.png

Étape 12 - Démonter le support du bac à poussière (2 étapes)

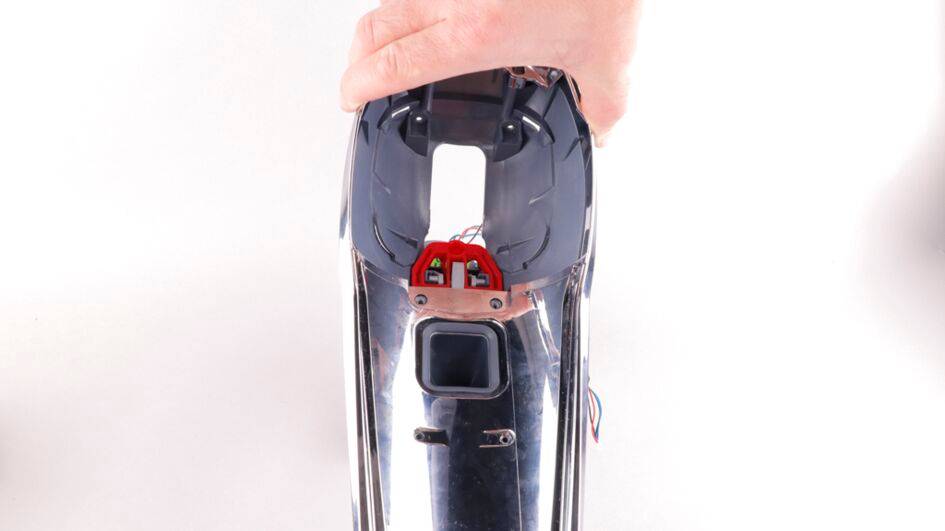

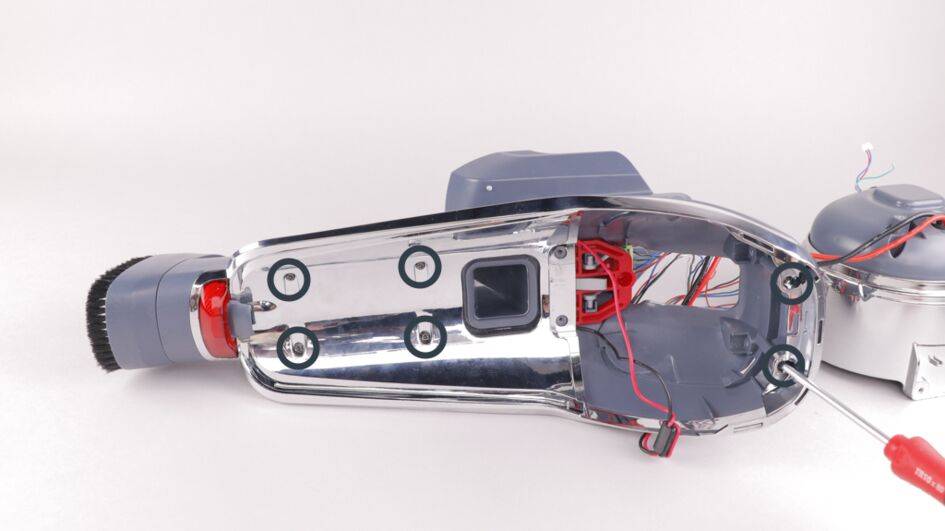

12.1 - Retirez les 6 vis de maintien situées dans le logement du bac à poussière (4 vis centrales et 2 vis présentes à l'arrière).

12.1 - Enlevez le support de bac à poussière.

RH98-tuto_moteur

Étape 13 - Démonter le conduit d'aspiration (2 étapes)

13.1 - Retirez la vis située en dessous de l’aspirateur (proche de la brossette).

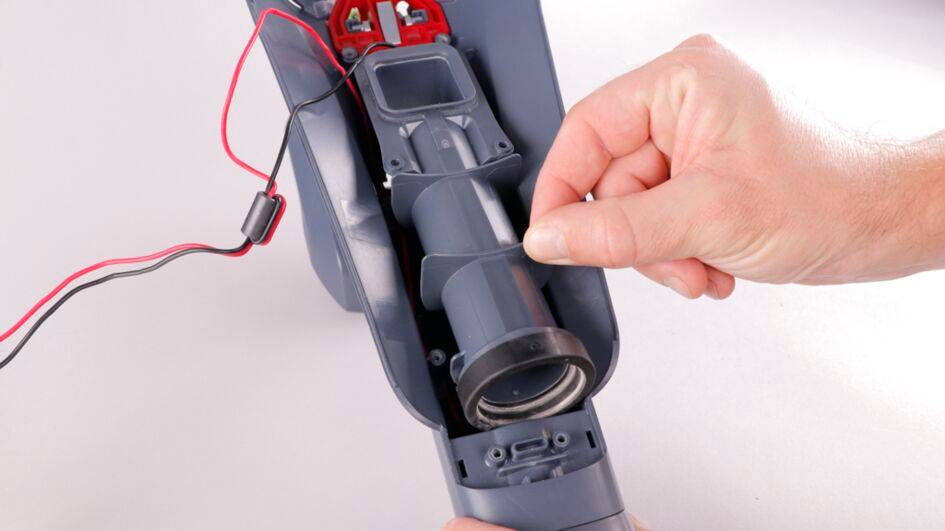

13.2 - Retirez le conduit d’aspiration.


Étape 14 - Démonter les connexions de l’électro brosse

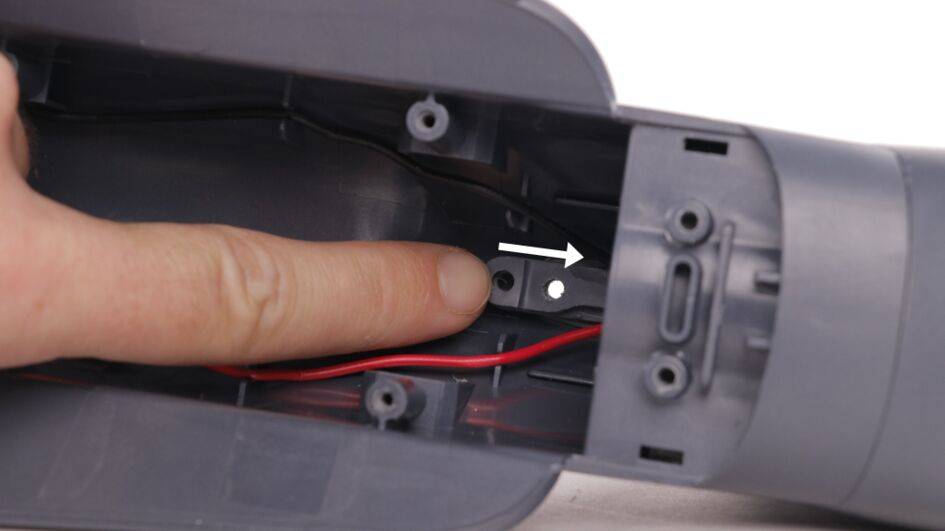

14.1 – Dans le logement du conduit d’aspiration, appuyez sur le support de connecteur des fils pour le faire coulisser afin d’extraire les fils de l’appareil.

14.2 – Ôtez le plastique de support des connexions avec la petite languette en faisant levier avec un tournevis plat.

14.3 - Retirez les faisceaux  de l'électro-brosse afin de pouvoir extraire complètement le bloc moteur (moteur, cartes électroniques et autres faisceaux).

(Facultatif :  Pour votre confort, vous pouvez enlever la petite brosse à l’aide d’un tournevis plat.)


Étape 15 - Dessouder les fils du moteur

Attention à la chaleur lors de la manipulation du fer à souder.

Dessoudez les 2 fils d’alimentations moteur noir (1ère photo) et rouge (2ème photo) de la carte de puissance.

Dessouder le fil noir de la carte batterie - X-Force Flex 14.60 & 15.60
Dessouder le fil rouge de la carte batterie - X-Force Flex 14.60 & 15.60

Étape 16 - Recycler

Veuillez respecter les consignes de recyclage en vigueur.

Capture d'écran 2025-09-11 122657.png

Étape 17 - Souder les fils du bloc moteur

Attention à la chaleur lors de la manipulation du fer à souder.

Soudez les 2 nouveaux fils d’alimentation (rouge et noir) de la carte de puissance:

  • Le fil noir doit être soudé en bas à droite, emplacement n°2 (2ème photo).
  • Le fil rouge, en bas à droite, 1er emplacement (3ème photo).

Étape 18 - Réenfiler les composants électriques

Replacer la carte de puissance dans son emplacement et les faisceaux en les faisant passer par les interstices.


Étape 19 - Remonter la carte de puissance (4 étapes)

19.1 –Remettez la carte de puissance dans son logement.

19.2 – Revissez les 2 vis maintenant la carte en place.

19.3 – Remettez la vis en bas de la poignée.

19.4 – Remettez le support de la batterie en vissant les 4 vis sous la poignée.

Medium-SIS_SelfRepair-tutoriel_chgmtMoteur-1-JPG (1).jpg

Étape 20 - Reconnecter le fil de terre

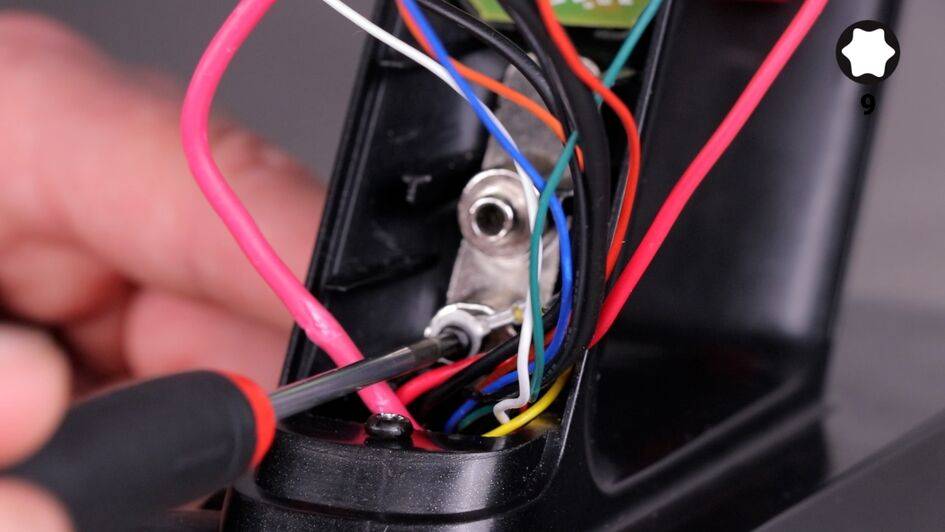

Remettez la cosse de mise à la terre (fil jaune sur la photo) en remettant la vis.


Étape 21 - Rebrancher les connexions de l'électro-brosse

21.1 - Glissez les 2 fils de connexion de l’électro-brosse dans le maintien.

21.2 - Replacez correctement les fils de l’électro-brosse du bloc moteur : le fil rouge sur le symbole + et le fil noir sur le symbole -.

21.3 - Reclipsez le support et remettez-le en place dans son logement.

RH99_fils_electrobrosse

Étape 22 - Remonter le conduit d’aspiration (2 étapes)

22.1 – Remettez le conduit d’aspiration en place.

22.2 – Revissez la vis située en dessous qui maintient le conduit dans son logement.


Étape 23 - Remonter le support du bac à poussière (2 étapes)

23.1 – Remettez en place le support qui soutient le bac à poussière dans son logement.

23.2 – Revissez les 6 vis qui le maintiennent en place.

revisser_support_bac_RH99

Étape 24 - Replacer le moteur (3 étapes)

24.1 – Vérifiez que le ressort de la gâchette est correctement positionné dans son emplacement dédié.

24.2 – Positionnez le moteur dans son logement à l’arrière de l’appareil.

24.3 – Passez les fils de la carte de commande dans le guide fil.


Étape 25 - Visser le bloc moteur (2 étapes)

Utilisez un tournevis torx pour les opérations suivantes.

25.1 - Vissez les deux vis à l’avant du moteur (sous le bac à poussière).

25.2 – Vissez les 2 vis à l’arrière de l’appareil sur le haut de la poignée.

How_to_Change_Your_Main_Motor_RH99.00_02_40_09.Still033 (3).jpg

Étape 26 - Remettre le support de la carte d’affichage (2 étapes)

26.1 - Positionnez le cache sur la partie arrière de l’appareil en dégageant bien les fils avec connecteurs.

26.2 - Vissez les 2 vis avec un tournevis cruciforme.


Étape 27 - Brancher la carte d’affichage

Prendre la carte d’affichage par les bords en plastique noir, et brancher les 3 connecteurs dessus (chaque connecteur a une seule possibilité de branchement).


Étape 28 - Remettre la carte dans son logement (2 étapes)

28.1 - Positionnez-la dans le logement sur la pièce grise, le cache plastique noir vers le haut.

28.2 - Vissez la carte sur son support avec le tournevis cruciforme (1 vis).

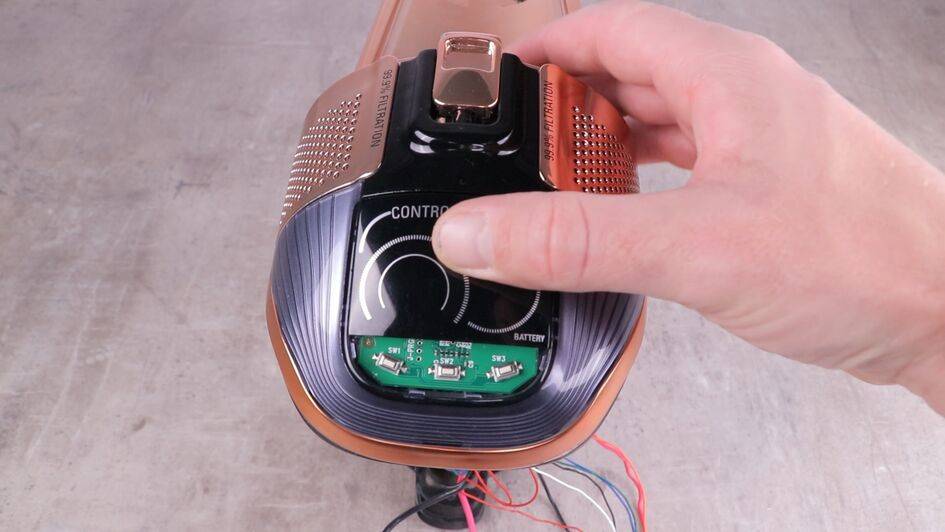

Étape 29 - Remettre les écrans et caches sur la carte d’affichage (3 étapes)

29.1 - Positionnez le film souple (avec impression Boost/Max/Eco) sur le support plastique

29.2 - Puis positionnez le cache (avec impression Control Display) par-dessus en s’assurant de bien le clipser.

21.3 - Remettez le cache souple en caoutchouc sur l’arrière du logement (avec impression Eco/Max/Batterie ou -/+/Batterie)

Capture d'écran 2025-09-11 135959.png

Étape 30 - Remettre le filtre moteur et le bac à poussière

Remettez le filtre moteur à son emplacement ainsi que le bac à poussière avec le cran de sécurité.

How_to_Change_Your_Main_Motor_RH99.00_11_02_14.Still059 (1).jpg

Étape 31 - Fixer la poignée (3 étapes)

31.1 - Positionnez le cache arrière de la poignée jusqu’à entendre un ‘clic’.

31.2 - Vissez avec le tournevis cruciforme.

31.3 - Remettez le cache-vis en caoutchouc.

How_to_Change_Your_Main_Motor_RH99.00_10_42_18.Still058 (1).jpg

Étape 32 - Remettre la batterie
